Документация и другие ресурсы

Этот документ предназначается для обеспечения разработчиков QuickTime подробной информацией, разработанной для поддержки их усилий по программированию и разработке. Это разработано для дополнения информации, предоставленной в QuickTime Ссылка API и комплект документации QuickTime, доступной онлайновый, и в HTML и в Форматах PDF.

Обновления к веб-сайту технической документации QuickTime предоставлены регулярно. Разработчики могут также подписаться на различные списки рассылки для последних новостей и информации.

Для регистрации в системе для любой из Программ Разработчика Apple обратитесь к

http://developer.apple.com/membership/index.html

При обнаружении с какими-либо проблемами с помощью QuickTime 6.3 сообщите о них, с помощью стандартного механизма создания отчетов ошибки Apple, описанного в Информации о версии, сопровождающей выпуск QuickTime 6.3. Когда Вы сообщаете о таких ошибках, очень важно включать копию файла.

Используя гештальт для получения версии QuickTime

Как всегда, стандартный способ для разработчиков Apple определить, какая версия QuickTime установлена, путем вызова Панели инструментов Macintosh Gestalt функция. (Эта функция Mac OS также включена в QuickTime для Windows.)

Перечисление 1-1 показывает фрагмент кода, демонстрирующий, как можно проверить версию QuickTime, установленного – в этом случае, QuickTime 6.3. Обратите внимание на то, что номер 0x06308000 тестирует на версию GM QuickTime 6.3, но сбоев на предварительных версиях QuickTime.

Перечисление 1-1  , Определяющее, какая версия QuickTime установлена путем вызывания функции Гештальта

{

    /* check the version of QuickTime installed */

    long version;

    OSErr result;

    result = Gestalt(gestaltQuickTime,&version);

    if ((result == noErr) && (version >= 0x06308000))

    {

        /* we have version 6.3! */

    }

}

Установка QuickTime 6.3 + 3GPP

QuickTime 6.3 доступен как автономная загрузка для OS X и Windows. Сайт для скачивания:

www.apple.com/quicktime/download/

Компонент 3GPP доступен как отдельная загрузка. 3GPP поддержка предоставлена как дополнение основному пакету QuickTime.

Пользователи Macintosh могут также использовать Обновление программного обеспечения в OS X, чтобы обновить к QuickTime 6.3 и получить компонент 3GPP.

Пользователи Windows могут открыть панель управления QuickTime, выбрать панель Update Check и нажать Update.

Этот выпуск программного обеспечения обновляет QuickTime 6.0, 6.0.1, 6.0.2, 6.1, 6.1.1, или 6.2 к QuickTime 6.3.

Определение QuickTime 6.3 + 3GPP

QuickTime 6.3 + 3GPP является межплатформенным выпуском QuickTime, предназначающегося для оказания поддержки для Apple 3GPP партнеры, а также для программного обеспечения приложений Apple – такие как Представление ведущих идей, iMovie и iDVD.

Главные особенности QuickTime 6.3 попадают в несколько функциональных областей, как описано в этом разделе.

Цели QuickTime 6.3 + 3GPP

Основная цель QuickTime 6.3 + 3GPP обновление состоит в том, чтобы предоставить поддержку QuickTime для 3GPP авторская разработка, воспроизведение и поставка.

Этот выпуск позволяет конечным пользователям играть и закодировать 3GPP-совместимые файлы. Так же, как значительно, это также позволяет беспроводным разработчикам 3G и авторам содержания QuickTime создать 3GPP-совместимые файлы. Авторы содержания могут использовать видео MPEG 4 и MPEG 4 аудиокодека для создания этих файлов.

Используя iMovie, Final Cut Pro, QuickTime Pro, и любое совместимое приложение QuickTime, конечные пользователи и мультимедийные профессионалы подобно могут разработать и персонализировать 3GPP содержание для распределения через сети 3G.

Этот выпуск является частью общей стратегии Apple поддерживать и способствовать стандартизированным решениям на торговой площадке – особенно, с добавлением поддержки 3GPP авторская разработка, воспроизведение и поставка.

К тому концу QuickTime 6.3 основывается на поддержке Apple MPEG 4 как стандарт для потоковой передачи цифровых сред в Интернете и расширяет это с помощью поддержки стандартов для мобильной интернет-потоковой передачи.

Эти стандарты для мобильной поставки цифровых сред существуют и были определены как расширение спецификации MPEG 4 3rd Generation Partnership Project (3GPP). Для получения дополнительной информации обратитесь к

http://www.3gpp.org

3GPP стандарт

3GPP проект партнерства многих организаций по стандартизации, устанавливая нормы для сотовой телефонии третьего поколения. Они включают стандарты для кодирования, декодирования и передачи цифрового видео и аудио к компьютерам, сотовым телефонам, абонентским установкам и другим устройствам, оба соединенные проводом и беспроводная связь, которые подключены к Интернету.

Некоторые стандарты нарисованы из других организаций: видео MPEG 4, например, от MPEG и H.263 от ITU. Формат файла, используемый в 3GPP, от той же семьи как формат файла MP4. Эта семья основывалась на формате файла QuickTime.

3GPP стандарт поддерживается многими операторами, включая NTT DOCOMO и производителей, включая Nokia (например, с Nokia 3650) и Sony/Ericsson (например, с P800).

3GPP поток данных

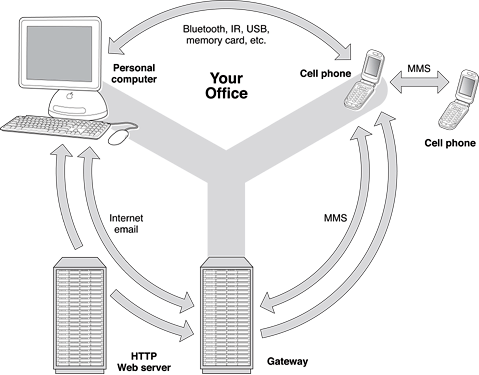

Рисунок 1-1 иллюстрирует, как 3GPP файлы могут преодолеть Интернет по электронной почте или Bluetooth, Infra Red (IR) и соединения USB к сотовым телефонам и компьютерам. Как показано в схеме, Служба обмена мультимедийными сообщениями (MMS) является стандартизированной службой обмена сообщениями, позволяющей пользователям отправлять и получать сообщения, с помощью комбинации текста, аудио, графики, изображения, анимации и видео. Сообщения могут быть отправлены между мобильными устройствами, а также между серверами содержания и устройствами.

Поддержка формата файла.3gp

Компонент 3GPP Import/Export добавляет поддержку 3GPP (.3gp) формат файла к QuickTime как расширение MPEG4 (.mp4) поддержка формата файла. Это идет со средством импорта и средством экспорта.

Обратите внимание на то, что QuickTime 6.3, с 3GPP поддержка, позволит Вам вывести обоих ток .mov формат, а также новое .3gp формат файла.

Импорт из 3GPP

3GPP средство импорта основано на средстве импорта MPEG 4 файла. Это читает в ресурсе фильма и преобразовывает атомы тем тот QuickTime процессы.

На импорте от 3GPP, пользовательские атомы данных вышеупомянутых типов атома в исходном файле преобразовываются назад в пользовательский формат Atom данных QuickTime. Код языка отображается в код языка Macintosh. Текст аннотации преобразовывается в кодирование Macintosh из Unicode.

Различия от средства импорта MPEG 4

Основные отличия от средства импорта MPEG 4 следующие:

• В дополнение к пользовательскому атому данных Авторского права 3GPP средство импорта обрабатывает Полное имя, Автора и атомы Описания. Это также расширяет атом аннотации для поддержки аннотаций с многократных языков.

• 3GPP обрабатывает аудио AMR и видео H.263 в дополнение к видео MPEG 4 и аудио AAC.

Распознавание видеофайла SD как 3GPP файл

Некоторые модели мобильных телефонов имеют возможность хранения полученных клипов в SD-карте, которая является типом компактной карты памяти. В некоторых случаях эти клипы сохранены как видеофайлы SD, в то время как в других случаях, они сохранены как 3GPP файлы.

3GPP средство импорта распознает видеофайл SD с типом файла 'sdv ' и расширение .sdv, как 3GPP файл. 3GPP средство импорта также регистрируется в типе файла и искажается к расширению.

Это позволяет Вам открываться .sdv файл в QuickTime Player, имеющем привязку с типом файла и расширение. Таким образом, если Вы дважды щелкнете по такому файлу, то он запустит QuickTime Player. Файл будет иметь 3GPP значок файла.

Экспорт в 3GPP

Как 3GPP средство импорта, 3GPP средство экспорта основывается на средстве экспорта MPEG 4 файла. Это работает путем изменения атомов в ресурсе фильма для приспосабливания 3GPP формат файла, и затем выписывает им, вместе с данными носителей.

На экспорте в 3GPP, пользовательские атомы данных аннотации вышеупомянутых типов атома в исходном фильме преобразовываются в 3GPP/MPEG4 формат Atom. Код языка отображается в ISO-639-2/T код языка. Текст аннотации преобразовывается в UTF-8.

Различия от средства экспорта MPEG 4

Основные отличия от средства экспорта MPEG 4 следующие:

• 3GPP средство экспорта добавляет надлежащее ftyp атом для указания изменения формата файла, на основе диалогового окна экспорта или установки.

• Средство экспорта транскодирует текстовую дорожку к 3GPP синхронизированная текстовая дорожка.

• Средство экспорта преобразовывает Полное имя, Автора и пользовательские атомы данных Описания к 3GPP формат. Средство экспорта может также расширить обработку атома аннотации для поддержки многоязычных атомов аннотации.

• Поддержка AMR для аудио экспорта предоставлена.

• Средство экспорта добавляет атом DoCoMo DRM, управляющий перераспределением носителей вне мобильного терминала получения.

• Средство экспорта конфигурирует кодек MPEG 4 для указания профиля видео Уровня 0, необходимого для 3GPP соответствие.

Средство экспорта работает локально в следующих шагах:

1. Это использует диалоговое окно средства экспорта для получения настроек экспорта 3GPP диалоговое окно средства экспорта.

2. Это использует текстовый транскодер для преобразования текстовых выборок в tx3g выборки.

3. Это вызывает надлежащие аудиокодеки и видеокодеки (например, AMR и видео MPEG 4) для сжатия данных носителей для вывода .3gp файл.

В QuickTime средство импорта и средство экспорта доступны посредством команды импорта/экспорта QuickTime Player. Средство импорта и средство экспорта и полагаются на Панель инструментов и другие службы QuickTime. Внешне, функциональность импорта/экспорта доступна через стандартный импорт/экспорт фильма API, доступный любому приложению QuickTime.

Новые диалоговые окна для поддержки экспорта в 3GPP

QuickTime 6.3 включает много новых диалоговых окон, разрешающих QuickTime Pro пользователей для экспорта содержания в 3GPP, как обсуждено в этом разделе.

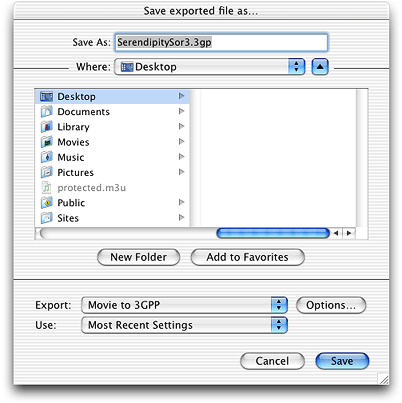

Новый Фильм Экспорта к 3GPP диалоговое окно, позволяющее Вам сохранить экспортируемый файл с .3gp расширение, показан на рисунке 1-2.

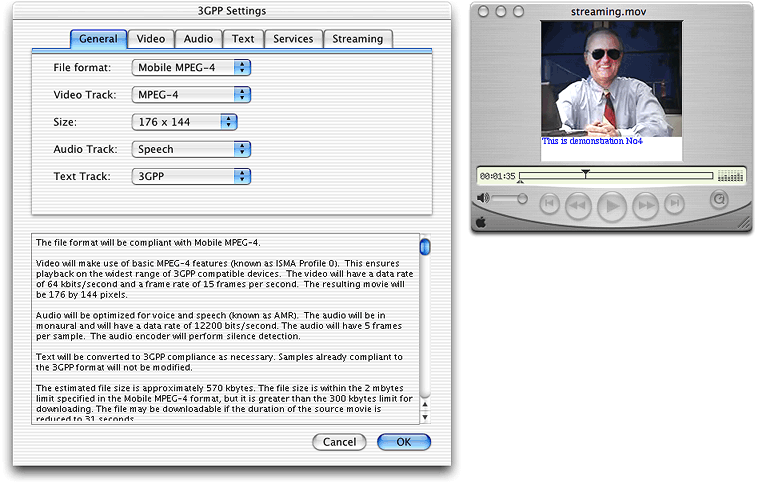

Рисунок 1-3 показывает новое 3GPP диалоговое окно Настроек с выбранной областью General, вместе с выведенным фильмом. Параметр формата файлов показывает Мобильный MPEG 4, как выбрано на рисунке 1-3. Вы выбрали бы эту опцию при генерации содержания для мобильного устройства NTT DOCOMO. Существует два другого выбора:

• 3GPP 5.1, который позволяет синхронизированные текстовые дорожки

• 3GPP 4.2, который позволяет аудио и видео только

Опции Video Track являются MPEG 4 (как показано на рисунке 1-3) или H.263 и Проходят. Обратите внимание на то, что видео в исходном фильме копируется в его место назначения, только если исходный фильм кодируется в видео MPEG 4 или H.263.

Для Мобильного MPEG 4 Размер должен быть любой 176 x 144 (как показано на рисунке 1-3) или 128 x 96. В противном случае можно указать Текущий как третью опцию Size.

Если настройки, которые Вы выбрали, недопустимы, предупреждение появляется у основания диалогового окна, и более подробное объяснение дано в более низкой области.

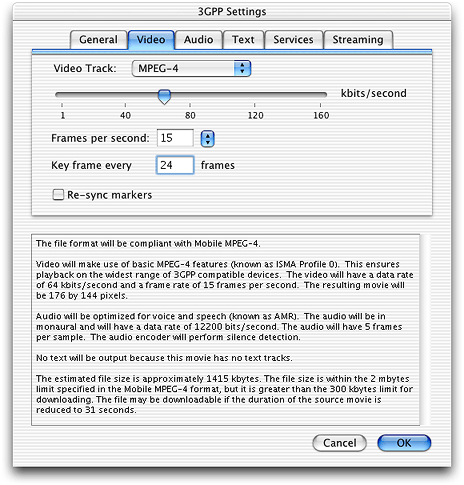

Рисунок 1-4 показывает область Video, выбранную в 3GPP диалоговое окно Настроек. Обратите внимание на то, что с Мобильным MPEG 4 диапазон видеоданных должен составить меньше чем 64 Кбит/с.

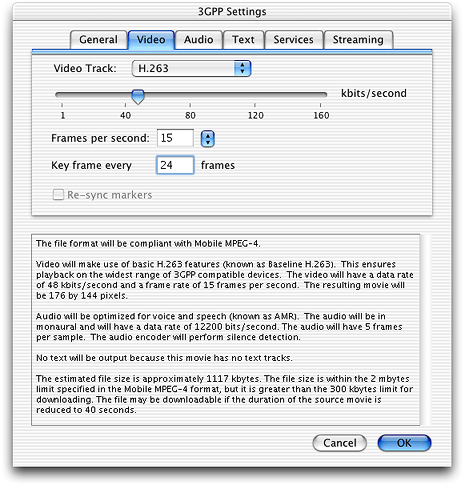

Если выбранный Видеотрек является H.263, как показано на рисунке 1-5, те же ограничения применяются, т.е. выбранная скорость передачи данных должна составить меньше чем 64 Кбит/с для Мобильного MP4.

Обратите внимание на то, что поддержка предоставлена в QuickTime 6.3 для Профиля H.263 0, Уровня 10 в .mp4 или.3gp файле. Это не включает короткие заголовки, как определено спецификацией MPEG 4.

Рисунок 1-6 показывает 3GPP диалоговое окно Настроек с выбранной областью Audio и Аудиотрек, указанный как Музыка. Если формат файла является Мобильным MPEG 4, скорость передачи данных должна составить меньше чем 80 Кбит/с. С этой установкой аудиоданные будут закодированы в AAC.

Предупреждение выпущено, если скорость передачи данных, данная для аудио AAC с Мобильным форматом файла MP4, выше, чем 80 Кбит/с, который является позволенным максимумом.

В 3GPP диалоговое окно Настроек с выбранной областью Audio и Аудиотрек, указанный как Речь, показанная на рисунке 1-7, диапазон скорости передачи данных может от 4,75 Кбит/с до 12,2 Кбит/с. С этой установкой аудиоданные будут закодированы в AMR.

Обратите внимание на то, что Канал может только быть Моно. Если обнаружение Тишины проверяется, это означает, что кодек выполняет оптимизацию для тишины, которая является функцией кода AMR, поддерживаемого в QuickTime 6.3.

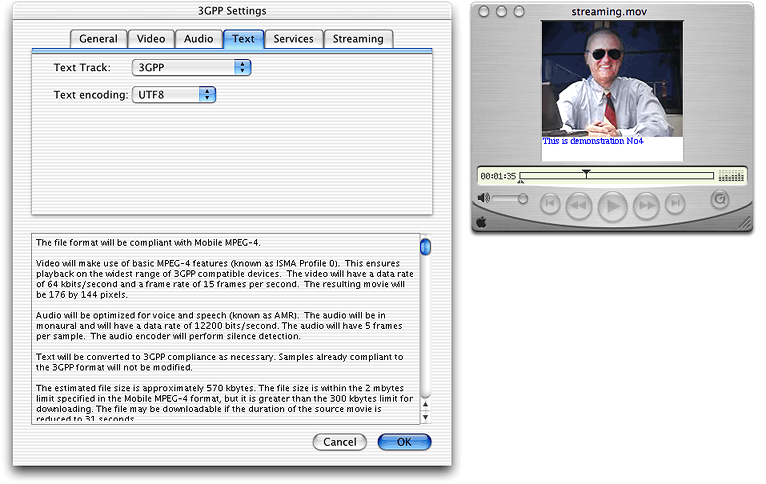

Рисунок 1-8 показывает новое 3GPP диалоговое окно Настроек с Текстовой дорожкой, указанной как 3GPP с текстом, кодирующим UTF-8.

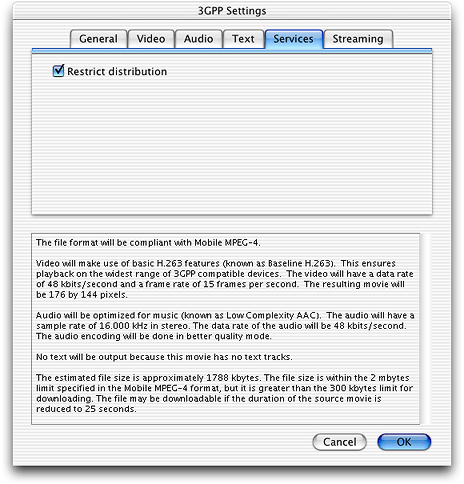

Рисунок 1-9 показывает новое 3GPP диалоговое окно Настроек с выбранной областью Services и Ограничить проверенное распределение.

Когда это проверяется, это указывает, что пользователям на приемном устройстве не разрешают скопировать содержание в другом месте. Для некоторых проигрывателей или устройств меньшего размера, Вы будете видеть предупреждение, говорящее, что Вы не можете перераспределить фильм.

Опция доступна при предназначении для Мобильного формата MPEG 4 для сети NTT DoCoMo.

Поддержка аудиокодека AMR

QuickTime 6.3 предоставляет поддержку для аудиокодека Adaptive Multi-Rate (AMR).

Кодек AMR является кодеком с переменной скоростью передачи, работающим в скоростях передачи в диапазоне 4,75 Кбит/с к 12,2 Кбит/с для узкополосной связи. Это было стандартизировано Европейским институтом стандартизации электросвязи (ETSI) в 1999.

QuickTime 6.3 также добавляет поддержку .amr формат, который является стандартным форматом для файлов, содержащих только аудио AMR. QuickTime 6.3 не экспортирует этот формат, но может импортировать и играть его.

Таблица 1-3 описывает характеристики AMR.

Обратите внимание на то, что скорости передачи, сопровождаемые звездочкой (*) полужирным, указывают сотовые стандарты второго поколения, т.е. европейский GSM EFR (12,2 Кбит/с), североамериканец EFR TDMA (7,4 Кбит/с) и японский EFR PDC (6,7 Кбит/с).

Функции

Стандарт AMR является алгоритмом кодирования речевых сигналов, работающим, в его узкополосной конфигурации, в переменных скоростях передачи в диапазоне 4,75 Кбит/с к 12,2 Кбит/с. Первоначально разработанный для Системы GSM, система мобильной связи, используемая широко в Европе и Азии, это было позже принято 3GPP как обязательный кодек для систем беспроводной связи третьего поколения, основывающихся на развитой базовой сети GSM, такой как WCDMA, EDGE и GPRS.

Кодек AMR может содержаться в фильме в формате QuickTime и 3GPP файл.

Код формата Узкополосных данных кодека AMR 'samr', который соответствует код формата, используемый в 3GPP файлы. Обратите внимание на то, что демонстрационное описание, которое переносят в фильме в формате QuickTime, немного отличается, но .3gp средство импорта и средство экспорта заботятся о преобразовании описания.

Кадры на демонстрационную установку в основном группируются примитивные кадры AMR, в диапазоне 1 - 37 байтов, в.3gp формате файла. Эта группировка делает издержки фильма меньшими.

Улучшения к кодеку AAC

QuickTime 6.3 предоставляет поддержку для AAC Низкое аудио Сложности в 3GPP файлы что импорт QuickTime и экспорт.

AAC определяется как часть 3GPP спецификация, а также Мобильная спецификация MP4 от NTT DOCOMO. Ожидается, что DoCoMo будет поддерживать AAC в своих мобильных устройствах следующего поколения.

3GPP Спецификация (версия 5.1.0 TS 26.234) требует, чтобы AAC Низкий декодер Сложности предоставил поддержку для частот дискретизации до 48 кГц и конфигурации канала или монофонического или стерео.

Мобильный MP4 также определяет это, частота дискретизации составляет или 8 кГц или 16 кГц и скорость передачи в пределах от 8 Кбит/с до 80 Кбит/с.

Поддержка модуля видеодиска Sony

QuickTime 6.3 предоставляет поддержку для Video Disk Unit (VDU) Sony. Это средство импорта позволяет QuickTime Player и другим приложениям, таким как Final Cut Pro импортировать файлы, которые доступны на VDU.

VDU Sony является присоединяемым дисковым устройством записи FireWire, использующим жесткий диск на 40 ГБ в качестве его носителей записи. Диск присоединяет непосредственно к профессиональному качеству видеокамеры DVCAM через FireWire и способен к записи до 3 часов видео/звуковых сигналов параллельно с записью на магнитную ленту.

Поддержка дисков и камера и дисковые режимы. При закрытых дверях режим, это использует стандартные протоколы AVC, в то время как в дисковом режиме это использует SBP-2. Пользователь может записать видео непосредственно на диск и затем использовать его в качестве диска FireWire только для чтения передать содержание зарегистрированного видео к компьютеру.

Импортируйте файлы AVI, больше, чем 2 ГБ

QuickTime 6.1 обеспечивает расширение средства импорта AVI, позволяющего пользователям импортировать файлы AVI, которые больше, чем 2 гигабайта (ГБ) в размере.

Улучшения QuickTime Player

В QuickTime 6.1 QuickTime Player обеспечил много улучшений относительно полноэкранной поддержки. Следующие основы улучшения начиная с QuickTime 6.0.2:

• Аппаратное масштабирование, выполняемое в полном экране, если это возможно, вместо того, чтобы изменить разрешение монитора. Результатом является главное приближающееся увеличение скорости и из полноэкранного режима.

• Уровень игры фильма уважают перед входом в полноэкранный режим. Если фильм будет остановлен прежде, чем идти полноэкранный, то он будет остановлен, когда возвратится QuickTime. Если это будет играть, когда полноэкранный режим будет введен, то QuickTime продолжит играть, когда это возвращается (если фильм не закончился). Это позволяет пользователям быстро переключаться в и из полноэкранного, не разрушая воспроизведение.

• Улучшения скорости полноэкранного.

• Горячая клавиша добавляется в полноэкранном режиме: command-control-F на Macintosh и control-alt-F на Windows. Это берет пользователя к полноэкранному режиму без диалогового окна.

• Новый пользовательский тип данных фильма ('ptvs') добавляется. Авторы содержания могут добавить к фильму, чтобы запросить, чтобы QuickTime выполнил включение разрешения ввода полноэкранного. Таким образом, если автор должен переопределить аппаратное масштабирование QuickTime, автор может все еще сделать это. QuickTime Player будет уважать 'ptvs' пользовательские данные при вводе полноэкранный.

Новые флаги к полноэкранным функциям, предоставленным в QuickTime 6.1

Флаги к двум существующим вызовам API, BeginFullScreen и EndFullScreen, были добавлены в QuickTime 6.1.

Technote TN2068 обсуждает изменения, внесенные в эти вызовы функции, а также добавление трех новых флагов, которые могут использоваться при инициировании полноэкранного режима.

Technote TN2068 доступен в

http://developer.apple.com/technotes/tn2002/tn2068.html

Этот вызов начинает полноэкранный режим для указанного графического устройства.

OSErr BeginFullScreen(Ptr  *restoreState,

                     GDHandle  whichGD,

                    short     *desiredWidth,

                    short     *desiredHeight,

                    WindowRef *newWindow,

                    RGBColor  *eraseColor,

                    long      flags);

Этот вызов заканчивает полноэкранный режим для графического устройства.

OSErr EndFullScreen(Ptr  fullState,

                    long flags);

Поддержка 3GPP синхронизированный текст

QuickTime 6.3 добавляет поддержку 3GPP (.3gp) текстовая выборка форматирует как расширение поддержки дорожки существующего текста. 3GPP текстовый демонстрационный формат очень подобен демонстрационному формату существующего текста.

Демонстрационный Формат tx3g

Следующие константы поддерживаются в синхронизированной текстовой спецификации:

enum    {

    kTx3gSampleType             = 'tx3g',

    kTx3gFontTableAtomType      = 'ftab',

    kTx3gBlinkAtomType          = 'blnk'

};

В соответствии с 3GPP Спецификация для синхронизированного текста, поддерживаются следующие структуры:

struct Tx3gRGBAColor    {

    unsigned char   red;

    unsigned char   green;

    unsigned char   blue;

    unsigned char   transparency;

};

struct Tx3gStyleRecord  {

    unsigned short      startChar;

    unsigned short      endChar;

    unsigned short      fontID;

    unsigned char       fontFace;

    unsigned char       fontSize;

    Tx3gRGBAColor       fontColor;

};

typedef Tx3gStyleRecord *Tx3gStylePtr;

typedef Tx3gStylePtr *Tx3gStyleHandle;

struct Tx3gStyleTableRecord {

    unsigned short      count;

    Tx3gStyleRecord     table [kVariableLengthArray];

};

typedef Tx3gStyleTableRecord *Tx3gStyleTablePtr;

typedef Tx3gStyleTablePtr *Tx3gStyleTableHandle;

struct Tx3gFontRecord   {

    unsigned short      fontID;

    unsigned char       nameLength;

    unsigned char       name [kVariableLengthArray];

};

typedef Tx3gFontRecord *Tx3gFontRecordPtr;

struct Tx3gFontTableRecord  {

    unsigned short      entryCount;

    Tx3gFontRecord      fontEntries [kVariableLengthArray];

};

typedef Tx3gFontTableRecord *Tx3gFontTablePtr;

typedef Tx3gFontTablePtr *Tx3gFontTableHandle;

Следующее демонстрационное описание немного отличается от нормального TextDescription и следует 3GPP Синхронизированная текстовая спецификация.

struct Tx3gDescription  {

    long                            descSize;

    long                            dataFormat;

    long                            resvd1;

    short                           resvd2;

    short                           dataRefIndex;

    unsigned long                   displayFlags;

    char                            horizontalJustification;

    char                            verticalJustification;

    Tx3gRGBAColor                   backgroundColor;

    Rect                            defaultTextBox;

    Tx3gStyleRecord                 defaultStyle;

};

typedef Tx3gDescription *Tx3gDescriptionPtr;

typedef Tx3gDescriptionPtr *Tx3gDescriptionHandle;

QuickTime TeXML для построения 3GPP текстовые дорожки

В этом разделе описываются QuickTime TeXML, основанный на XML формат для построения 3GPP-совместимых синхронизированных текстовых дорожек в файле фильма в формате QuickTime.

Это отражает формат, поддерживаемый QuickTime 6.3.

Для импорта XML-документа в QuickTime TeXML для построения фильма Вы выполняете эти шаги:

1. Создайте XML-документ с помощью стандартного текстового редактора.

2. QuickTime Player запуска и выбирает Import из меню File. (Обратите внимание на то, что можно также просто открыть XML-документ в QuickTime Player через пункт меню Open.)

3. Выберите файл, содержащий фрагмент XML в QuickTime TeXML.

Можно также генерировать XML-документ от 3GPP файл или файл фильма в формате QuickTime, содержащий текстовую дорожку. Чтобы сделать это, выполните эти шаги:

1. Откройте такой файл в QuickTime Player и выберите Export из меню File.

2. Выберите Text to QuickTime TeXML в качестве опции экспорта.

3. Измените имя файла при необходимости, и затем нажмите кнопку Save.

Заголовок – XML и инструкции обработки QuickTime

Документ с помощью этого формата должен иметь стандартную инструкцию обработки XML вначале, следующим образом:

<?xml version="1.0"?>

Кроме того, это должно также иметь инструкцию обработки, говорящую QuickTime о формате, следующим образом:

<?quicktime type="application/x-quicktime-texml"?>

Информация о текстовой дорожке

Информация о Текстовой дорожке указывает различные параметры текстовой дорожки, которую Вы создаете.

Демонстрационная информация

Демонстрационная информация указывает выборку с различными параметрами. Каждая выборка должна иметь демонстрационное объявление через демонстрационный элемент. Демонстрационное объявление имеет демонстрационный раздел описания, а также раздел демонстрационных данных.

duration="600"

keyframe="true"

<sample duration="600" keyframe="true">

    . . .

</sample>

Демонстрационное описание

Демонстрационное описание указывает параметры, переходящие к демонстрационному описанию. Каждая выборка имеет демонстрационный раздел описания.

format="tx3g"

defaultTextBox Элемент

Этот элемент указывает текстовое поле по умолчанию, к которому отсекается текст. Элемент требуется. Это имеет следующие атрибуты:

• x – Дополнительный

  Указывает значение координаты x источника поля. Значение является целым числом и значениями по умолчанию к 0.

  x="0"

• y – Дополнительный

  Указывает значение координаты y источника поля. Значение является целым числом и значениями по умолчанию к 0.

  y="0"

• width – Дополнительный

  Указывает ширину поля. Значение является целым числом и значениями по умолчанию к 0.

  width="176"

• height – Дополнительный

  Указывает высоту поля. Значение является целым числом и значениями по умолчанию к 0.

  height="40"

  <defaultTextBox x="0" y="0" width="176" height="40“/>

fontTable и Элемент шрифта

fontTable элемент определяет ряд шрифтов, использующихся в выборке. Этот элемент требуется и должен содержать по крайней мере один элемент шрифта.

Элемент шрифта указывает шрифт, который будет использоваться в выборке. Фактический шрифт, используемый, когда одно из этих имен используется, является терминальным зависимым. Элемент имеет следующие атрибуты:

• id – Требуемый

  Этот атрибут требуется. Значение является числом.

• name – Требуемый

  Указывает имя шрифта. Значение является списком разделенных запятой значений имен шрифтов и может включать одну из специальной Засечки имен, Sans Serif, и Моноширинный.

  <fontTable>

  <font id="1" name="Times"/>

  </fontTable>

sharedStyles и элемент стиля

Стили, используемые в выборках, объявляются в sharedStyles элементе. Этот элемент требуется. В sharedStyles элементе должен быть по крайней мере один элемент стиля.

Элемент стиля указывает стиль, который будет использоваться в выборке. Элемент имеет следующие атрибуты:

• id – Требуемый

  Этот атрибут требуется. Значение является числом.

  Значение элемента является измененной формой строки Каскадной таблицы стилей (CSS) W3c.org. Каждый стиль уникален и не зависит от любого другого.

{font-table: 1}

Это - единственная модификация на CSS. Значение является ID шрифта в таблице шрифтов в демонстрационном описании.

{font-size: 10}

{font-style:normal}

Значение является или нормальным или курсивным.

{font-weight: normal}

Значение является или нормальным или полужирным.

{text-decoration:normal}

Значение или нормально или подчеркивание.

{color: 0%, 0%, 0%, 100%}

указывает проценты компонента цвета в RGBA

{backgroundcolor: 100%, 100%, 100%, 100%}

<sharedStyles>

<style id="1">{font-table: 1} {font-size: 10} {font-style:normal}

    {font-weight: normal} {color: 0%, 0%, 0%, 100%}

    {text-decoration:underline}</style>

</sharedStyles>

Демонстрационные данные

Демонстрационные данные включают текстовые данные и связанные параметры. Каждая выборка имеет демонстрационный раздел данных.

<text styleID="2"> This is part of

<marker id="m1"/> an example that spans <marker  id="m2"/> two lines</text>.

Пример QuickTime TeXML

Следующее является примером того, как можно создать 3GPP синхронизированная текстовая дорожка, выводящая на экран текст, с помощью двух определенных элементов: выделитесь и мигните. Это также показывает использование двух других элементов: karoake и ссылка.

<?xml version="1.0"?>

<?quicktime type="application/x-quicktime-tx3g"?>

<text3GTrack trackWidth="176.0" trackHeight="60.0"  layer="0"

             language="eng" timeScale="600"

             transform="translate(0,100)">

    <sample duration="2400" keyframe="true">

        <description format="tx3g" displayFlags="ScrollIn"

                     horizontalJustification="Left"

                     verticalJustification="Top"

                     backgroundColor="0%, 0%, 0%, 100%">

            <defaultTextBox x="0" y="0" width="176"  height="60"/>

            <fontTable>

                <font id="1" name="Times"/>

            </fontTable>

            <sharedStyles>

                <style id="1">{font-table: 1} {font-size:  10}

                             {font-style:normal}

                              {font-weight: normal}

                             {color: 100%, 100%, 100%, 100%}</style>

            </sharedStyles>

        </description>

        <sampleData scrollDelay="200"

                          highlightColor="25%, 45%, 65%, 100%"

                          targetEncoding="utf8">

            <textBox x="10" y="10" width="156"  height="40"/>

            <text styleID="1">

This is a <marker id="1"/>simple<marker id="2"/>  run

of <marker id="3"/>text<marker id="4"/>.</text>

            <highlight startMarker="1" endMarker="2"/>

            <blink startMarker="3" endMarker="4"/>

       </sampleData>

    </sample>

    <sample duration="2400" keyframe="true">

        <description format="tx3g" displayFlags="ScrollOut"

                     horizontalJustification="Left"

                     verticalJustification="Top"

                     backgroundColor="0%, 0%, 0%, 100%">

            <defaultTextBox x="0" y="0" width="176"  height="60"/>

            <fontTable>

                <font id="1" name="Times"/>

            </fontTable>

            <sharedStyles>

                <style id="1">{font-table: 1} {font-size:  12}

                             {font-style: normal}

                              {font-weight: bold}

                             {color: 100%, 100%, 100%, 100%}</style>

            </sharedStyles>

        </description>

        <sampleData scrollDelay="2200"

                          highlightColor="25%, 45%, 65%, 100%"

                          targetEncoding="utf8">

            <text styleID="1">

This is <marker id="1"/>another<marker id="2"/>

<marker id="3"/>run<marker id="4"/>  of

<marker id="5"/>text<marker id="6"/>.</text>

            <karaoke startTime="0">

                <run duration="600" startMarker="1"  endMarker="2"/>

                <run duration="600" startMarker="3"  endMarker="4"/>

            </karaoke>

            <link startMarker="5" endMarker="6"

                  href="http://somewhere.com"

                  altString="buy some pub stuff today!"/>

        </sampleData>

    </sample>

</text3GTrack>

Определение типа документа (DTD)

Этот раздел представляет Определение типа документа (DTD) формата QuickTime TeXML.

<!--

    Document Type Definition (DTD) of QuickTime XML format for 3GPP  Text Track

    Date:                       31-Oct-2002

    Copyright: 2002 Apple Computer, Inc.

-->

<!ELEMENT       text3GTrack     (sample*)>

<!ATTLIST       text3GTrack

                trackWidth      CDATA           #REQUIRED

                trackHeight     CDATA           #REQUIRED

                language        CDATA           #REQUIRED

                layer           CDATA           #IMPLIED

                timeScale       CDATA           #IMPLIED

                transform       CDATA           #IMPLIED>

<!ELEMENT       sample          (description sampleData)>

<!ATTLIST       sample

                duration        CDATA           #REQUIRED

                keyframe        CDATA           #FIXED      "true">

<!ELEMENT       description     (defaultTextBox fontTable sharedStyles)>

<!ATTLIST       description

                format          CDATA           #FIXED      "tx3g"

                displayFlags    CDATA           #IMPLIED

            horizontalJustification (left|center|right)          "left"

            verticalJustification   (top|center|bottom)          "top">

<!ELEMENT       fontTable       (font+)>

<!ELEMENT       font            EMPTY>

<!ATTLIST       font

                id              CDATA               #REQUIRED

                name            CDATA               #REQUIRED>

<!ELEMENT       sharedStyles    (style+)>

<!ELEMENT       style           (#PCDATA)>

<!ATTLIST       style

                id              CDATA               #REQUIRED>

<!ELEMENT       defaultTextBox  EMPTY>

<!ATTLIST       defaultTextBox

                x               CDATA               #IMPLIED

                y               CDATA               #IMPLIED

                width           CDATA               #IMPLIED

                height          CDATA               #IMPLIED>

<!ELEMENT       sampleData  (textBox? text* highlight* blink*  karaoke? link*)>

<!ATTLIST       sampleData

                targetEncoding  %encoding           #REQUIRED

                scrollDelay     CDATA               #IMPLIED

                highlightColor                      CDATA                #IMPLIED>

<!ELEMENT       text            (#PCDATA|marker)*>

<!ATTLIST       text

                styleID         CDATA               #REQUIRED>

<!ELEMENT       marker          EMPTY>

<!ATTList       marker

                id              CDATA               #REQUIRED>

<!ELEMENT       highlight       EMPTY>

<!ATTLLIST      highlight

                startMarker     CDATA               #REQUIRED

                endMarker       CDATA               #REQUIRED>

<!ELEMENT       blink           EMPTY>

<!ATTLIST       blink

                startMarker     CDATA               #REQUIRED

                endMarker       CDATA               #REQUIRED>

<!ELEMENT       karaoke         (run+)>

<!ATTLIST       karaoke

                startTime       CDATA               #REQUIRED>

<!ELEMENT       run             EMPTY>

<!ATTLIST       run

                duration        CDATA               #REQUIRED

                startMarker     CDATA               #REQUIRED

                endMarker       CDATA               #REQUIRED>

<!ELEMENT       link            EMPTY>

<!ATTLIST       link

                startMarker     CDATA               #REQUIRED

                endMarker       CDATA               #REQUIRED

                href            CDATA               #IMPLIED

                altString       CDATA               #IMPLIED>

<!ELEMENT       textBox         EMPTY>

<!ATTLIST       textBox

                x               CDATA               #IMPLIED

                y               CDATA               #IMPLIED

                width           CDATA               #IMPLIED

                height          CDATA               #IMPLIED>

<!ENTITY        % encoding      "(utf8|utf16)">
