Инструмент сетевой активности
Инструмент Сетевой активности получает информацию от зарегистрированных журналов сетевой активности. Это может записать информацию от единственного процесса или от всех процессов в системе.
Инструмент Сетевой активности связан со следующими задачами:
Платформы | iOS |
Расположения | Энергетический шаблон Diagnostics Область Library |
Выведенная на экран информация
Приборные панели Сетевой активности зарегистрированная информация в области дорожки и области Detail.
Область дорожки
Область дорожки выводит на экран следующую информацию, на основе конфигурации инструмента.
Подробная область
Область Detail предоставляет информацию Сетевой активности в Таблице 33-1.
Заголовок столбца | Определение |
|---|---|
Время | Время действия. |
Пакеты WiFi (в) | Число пакетов WiFi получено. |
Пакеты WiFi | Число пакетов WiFi отослано. |
Байты WiFi (в) | Число байтов получено через WiFi. |
Байты WiFi | Число байтов отослано через WiFi. |
Ошибки WiFi (в) | Число ошибок от входящих пакетов WiFi. |
Ошибки WiFi | Число ошибок от исходящих пакетов WiFi. |
Пакеты ячейки (в) | Число ячеек получено. |
Пакеты ячейки | Число ячеек отослано. |
Байты ячейки (в) | Число байтов получено через ячейки. |
Байты ячейки | Число байтов отослано через ячейки. |
Ошибки ячейки (в) | Число ошибок от входящих ячеек. |
Ошибки ячейки | Число ошибок от исходящих ячеек. |
Пакеты USB (в) | Число пакетов USB получено. |
Пакеты USB | Число пакетов USB отослано. |
Байты USB (в) | Число байтов получено через пакеты USB. |
Байты USB | Число байтов отослано через пакеты USB. |
Ошибки USB (в) | Число ошибок от входящих пакетов USB. |
Ошибки USB | Число ошибок от исходящих пакетов USB. |
Локальные пакеты (в) | Число локальных пакетов получено. |
Локальные пакеты | Число локальных пакетов отослано. |
Локальные байты (в) | Число байтов получено через локальные пакеты. |
Локальные байты | Число байтов отослано через локальные пакеты. |
Локальные ошибки (в) | Число ошибок от входящих локальных пакетов. |
Локальные ошибки | Число ошибок от исходящих локальных пакетов. |

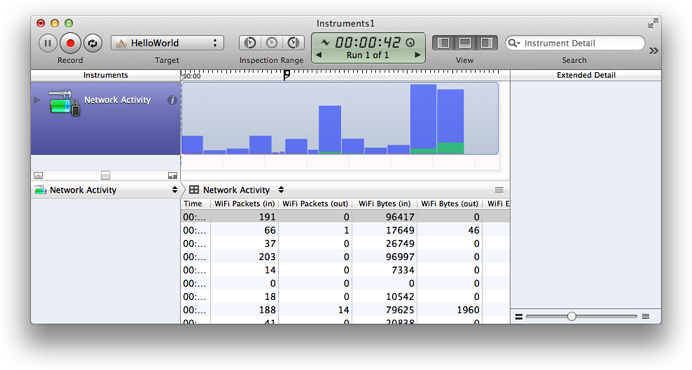

Рисунок 33-1 показывает инструментальное действие записи Сетевой активности на устройстве на iOS.
Параметры конфигурации
Можно сконфигурировать, как информация выведена на экран в области дорожки через диалоговое окно конфигурации. Щелкните по значку инспектора для перевода в рабочее состояние диалогового окна конфигурации. Настройте следующие параметры экрана.
Target: Выберите цель для этого инструмента. Доступный, только если Вы выбираете Instrument Specific из всплывающего меню Target на панели инструментов.
Дисплей дорожки: Средства управления, как информация выведена на экран в области дорожки, сгруппированной стилем, вводят, и изменение масштаба.
Стиль: Как представлена информация.
Сетевая активность: текущая сетевая активность.
Тип: Как многократные параметры в одной дорожке выведены на экран.
Сложенный: Каждая статистическая величина имеет свой собственный график.
Наложение: Вся информация содержится в одном графике.
Изменение масштаба: высота графика сбора данных.
