Планирование инструмента
Инструмент Планирования получает информацию о контекстных переключениях потока и сроки. Это может записать информацию от единственного процесса или от всех процессов, работающих на системе.
Платформы | iOS OS X |
Расположения | Шаблон System Trace Область Library |
Выведенная на экран информация
Приборные панели Планирования зарегистрированная информация в области дорожки и области Detail.
Область дорожки
Область дорожки выводит на экран число планирования событий, запускающихся и заканчивающихся во время периода времени.
Подробная область
Область Detail предоставляет Сводную информацию в Таблице 43-1.
Заголовок столбца | Определение |
|---|---|
График | Определяет, изображается ли процесс в виде графика в области дорожки. |
Процесс | Имя процесса. |
Живые потоки | Число живых потоков сгенерировано процессом. |
Интервалы | Число интервалов создается. |
Продолжительность | Продолжительность всех потоков связалась с процессом. |
Отношения временного разделения | Количество времени проведено в различных состояниях. Инструмент Планирования использует те же цветные нотации в качестве инструмента состояний Потока. Посмотрите Использование Потока Исследования с Многожильным Шаблоном Трассировки для описания каждого цвета. |
Рабочий CPU | Общая сумма процессорного времени используется всеми потоками. |
В среднем CPU | Средняя сумма процессорного времени используется каждым потоком. |
Минута CPU | Минимальная сумма процессорного времени используется потоком. |
Макс CPU | Максимальная сумма процессорного времени используется потоком. |
Область Detail предоставляет информацию Списка событий в Таблице 43-2.
Заголовок столбца | Определение |
|---|---|
Метка времени | Время событие произошло. |
Поток | Имя потока. |
Процесс | Имя процесса. |
Ядро | CPU удаляет сердцевину события, произошедшего на. |
Время | Количество времени, занятое событием. |
Состояние | Состояние события. |
Причина | Системный приоритет для события. |

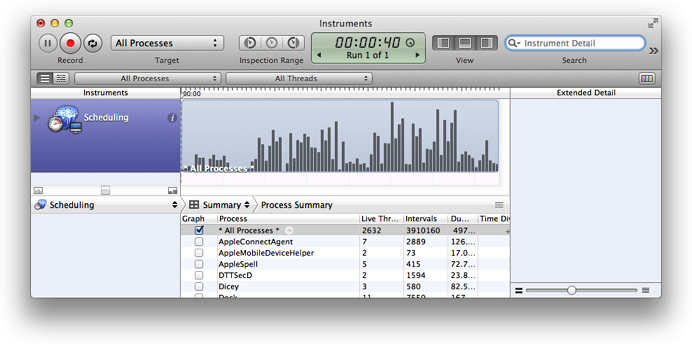

Рисунок 43-1 показывает инструментальную информацию о записи Планирования от всех рабочих процессов.
Параметры конфигурации
Можно сконфигурировать, как информация выведена на экран в области дорожки через диалоговое окно конфигурации. Щелкните по значку инспектора для перевода в рабочее состояние диалогового окна конфигурации. Настройте следующие параметры экрана.
Target: Выберите цель для этого инструмента. Доступный, только если Вы выбираете Instrument Specific из всплывающего меню Target на панели инструментов.
Дисплей дорожки: Средства управления, как информация выведена на экран в области дорожки, сгруппированной стилем, вводят, и изменение масштаба.
Стиль: Как представлена информация.
Плотность события: общее количество появления событий.
Тип: Как многократные параметры в одной дорожке выведены на экран.
Сложенный: Каждая статистическая величина имеет свой собственный график.
Изменение масштаба: высота графика сбора данных.
