Инструмент WiFi
Инструмент WiFi получает информацию о том, идет ли WiFi или прочь.
Инструмент WiFi связан со следующими задачами:
Платформы | iOS |
Расположения | Энергетический шаблон Diagnostics Область Library (только появляется, когда устройство на iOS подключается), |
Выведенная на экран информация
Приборные панели WiFi зарегистрированная информация в области дорожки и области Detail.
Область дорожки
Область дорожки выводит на экран красную полосу, если WiFi активен, или черная полоса, если WiFi выключен.
Подробная область
Область Detail предоставляет информацию состояния в Таблице 54-1.
Заголовок столбца | Определение |
|---|---|
Время | Время изменение состояния произошло. |
Состояние | Новое состояние WiFi, или На или Прочь. |

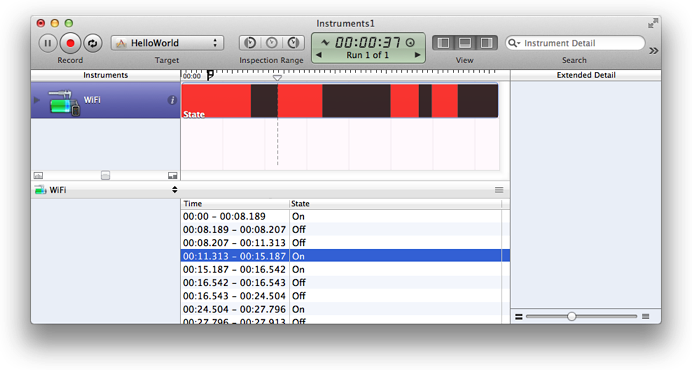

Рисунок 54-1 показывает инструмент WiFi, записывающий состояние WiFi устройства на iOS.
Параметры конфигурации
Можно сконфигурировать, как информация выведена на экран в области дорожки через диалоговое окно конфигурации. Щелкните по значку инспектора для перевода в рабочее состояние диалогового окна конфигурации. Настройте следующие параметры экрана.
Target: Выберите цель для этого инструмента. Доступный, только если Вы выбираете Instrument Specific из всплывающего меню Target на панели инструментов.
Дисплей дорожки: Средства управления, как информация выведена на экран в области дорожки, сгруппированной стилем, вводят, и изменение масштаба.
Стиль: Как представлена информация.
Состояние электропитания: текущее состояние электропитания WiFi.
Тип: Как многократные параметры в одной дорожке выведены на экран.
Сложенный: Каждая статистическая величина имеет свой собственный график.
Наложение: Вся информация содержится в одном графике.
Изменение масштаба: высота графика сбора данных.
