Составы

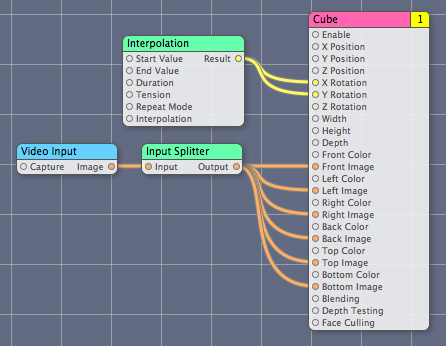

Вы используете Кварцевого редактора Композитора для создания Кварцевых составов, которые являются программами графики предложения процедурного характера, создаваемыми путем сборки существующих ранее модулей (названный патчами) в потоке операций для обработки данных и рендеринга. Рисунок 1-1 показывает простой состав.

Составы могли ввести параметры и приводят к выходным результатам. Вывод, произведенный составом, показанным на рисунке 1-1, является вращающимся кубом, поверхности которого показывают видео, полученное камерой, подключенной к компьютеру (см. рисунок 1-2).

Состав может работать автономно, но для любого приложения Mac также возможно связаться с составом и интегрировать состав в его существующий поток операций. (См. Кварцевое Руководство по программированию Композитора для подробных данных об интегрирующихся составах в приложения.) Составы сохранены как Кварцевые файлы Композитора с .qtz расширение.

Патчи

Основные элементы Кварцевого Композитора являются патчами. Подобный подпрограммам в традиционных языках программирования, патчи являются основными блоками обработки. Они выполняют и приводят к результату. Патчи эквивалентны следующему:

Result = function (time, {0 or more input parameters})

В отличие от традиционных подпрограмм, патчи являются визуальными объектами (см. рисунок 1-3), что Вы добавляете к визуальной среде программирования. Круги на патче представляют порты с входными портами на левой стороне патча и выходных портов на правой стороне. Порты передают данные через них — можно думать о портах как о параметрах.

Как подпрограммы, не все патчи берут входные параметры. Рисунок 1-3 показывает три патча, демонстрирующие различные конфигурации, которые могут иметь порты. Патч Низкочастотного осциллятора (LFO) имеет оба порта ввода и вывода. Эти шесть входных портов — Тип, точка, Фаза, Амплитуда, Смещение и Отношение PWM — предоставляют данные, использующиеся для вычисления амплитуды колебания в определенное время. Расчетное амплитудное значение доступно на выходном порту патча.

Информационные патчи Композитора Средства импорта и Кварца Изображения не имеют никаких входных портов, но у каждого есть выходной порт. Патч Средства импорта Изображения производит изображение, в то время как Кварцевый Информационный патч Композитора производит значение, указывающее версию Кварцевого Композитора, работающего на системе. Патч Sprite, имеет много входных портов, но никакой выходной порт. Вместо этого патч Sprite представляет свой результат месту назначения. Соединения между портами определяют, как потоки данных, когда работает состав.

Иерархия патча

Кварцевый состав подобен любому комплексу C или программе Objective C, имеющей основную подпрограмму и много подпрограмм. Корневой макро-патч подобен в понятии основной подпрограмме. Макро-патч (или просто макрос) подобен подпрограмме в традиционной программе. Как подпрограммы, макрос может использовать (или вызов) другой макрос, что означает, что макросы могут быть вложены, формируя иерархию патча в составе.

Кварцевый Композитор обеспечивает несколько макро-патчей, требующих, чтобы Вы добавили подпатчи к ним. Например, патч Освещения является макросом. Для использования этого патча для освещения объекта Вы помещаете в патче Освещения, патчи, создающие объект, который Вы хотите осветить. Можно также создать пользовательские макросы. При упаковке наборов патча, поскольку макросы сохраняют сложные составы управляемыми и простыми читать. Макро-патчи отличаются от других патчей. Макросы имеют квадратные углы, в то время как другие патчи имеют скругленные углы, как Вы видите путем рассмотрения выбора патчей на рисунке 1-4.

Путь оценки

Кварцевый путь оценки Композитора определяет, когда и как часто выполняется каждый патч в составе. Когда Кварцевый Композитор выполняет состав, он пересекает иерархию патча, от корневого макро-уровня установки патча для понижения уровней, и пытается выполнить макро-патчи. Рисунок 1-5 показывает путь оценки для состава с многократными уровнями. Оценка начинается на корневом уровне с макро-патча. Кварцевый Композитор должен переместиться в уровень 1 для получения данных, в которых он нуждается для макро-патча на корневом уровне. Уровень 1 содержит макрос, который должен быть оценен, таким образом, оценка перемещается в уровень 2. Тот уровень содержит макрос, таким образом, оценка перемещается в уровень 3. Уровень 3 не содержит макросов, таким образом, начинается оценка. После того, как уровень 3 оценен, Кварцевый Композитор перемещается в уровень 2 для завершения той оценки и затем перемещается в уровень 1 для завершения той оценки.

Из макро-патча Кварцевый Композитор выполняет потребителей сначала, начиная с потребителя, рендеринг которого уровня является самым низким. Процессор и патчи провайдера выполняются, когда потребитель исправляет данные получения по запросу от них. Рисунок 1-6 показывает содержание макро-патча, представляющего спрайт. Положение мыши управляет позицией спрайта. Низкочастотное колебание управляет шириной и высотой спрайта.

Рисунок 1-7 показывает порядок оценки макроса, показанного на рисунке 1-6. Существует два потребительских патча — Ясны и Sprite. Вспомните, что потребители оценивают в числовом порядке от самого низкого до самого высокого. Например, на рисунке 1-7, Ясном, оценивает сначала, затем Sprite. Это означает, что Кварцевый Композитор очищает область просмотра прежде, чем представить спрайт. Но для патча Sprite для завершения его выполнения патч вытягивает данные сначала от патча Мыши, затем от патча LFO, и наконец от Математического патча. После того, как патч Sprite имеет все данные, в которых требуется, это может тогда представить свой результат.

Система координат

Кварцевый Композитор использует трехмерную систему однородной координаты, как показано на рисунке 1-8. Источник в центре экрана. Ось X является горизонталью, и ось y является вертикальной. Ось z является ортогональной к осям x и y, так, чтобы она вышла из экрана к средству просмотра. Левые и правые границы экрана имеют координаты –1.0 и +1.0, соответственно. (См. ось X в числе.) Координаты верхних и нижних границ (ось y в числе) зависят от экранного форматного соотношения (AR). В случае 4:3 форматное соотношение, значения на границах +1.0 / AR = +0.75 и –1.0 / AR = –0.75, соответственно.

Также возможно иметь форматное соотношение, для которого верхние и нижние границы экрана имеют координаты –1.0 и +1.0, соответственно, в то время как левые и правые границы +1.0 / AR и –1.0 / AR, соответственно. Например, 3:4 форматное соотношение.

Кварцевая система координат Композитора отображается на место назначения рендеринга. Полная ширина места назначения рендеринга является 2,0 модулями — один модуль в положительной оси X, добавленной к одному модулю в отрицательной оси X. Можно установить размер представляющейся графики. Размер 2,0 указывает для использования полной ширины места назначения рендеринга. Размер, который меньше чем 2,0 модуля указывают для использования пропорции места назначения рендеринга (1.0 указывает для использования половины, 1.5, указывает для использования 75%, и т.д).

По умолчанию непреобразованная система координат идентична глазной системе координат. Т.е. проекция 3D объекта на 2D место назначения рендеринга с точки зрения средства просмотра, расположенного непосредственно перед монитором с осью z, перемещаясь перпендикуляр в монитор.

Репозиторий состава

Кварцевый состав обеспечивает стандартный способ выразить анимационную графику в OS X, является ли это для обработки эффектов или анимации. По этой причине OS X v10.5 включает репозиторий состава — центральное расположение для хранения составов. Любое приложение, с помощью Кварцевой платформы Композитора, может запросить репозиторий для определенных типов составов или просто просмотреть репозиторий для наблюдения то, что доступно. Репозиторий находится через эти папки:

• /System/Library/Compositions

• /Library/Compositions

• ~/Library/Compositions

Любой состав, сохраненный в репозитории, должен соответствовать одному из протоколов, перечисленных в Таблице 1-1. Кварцевый Композитор обеспечивает шаблоны для каждого из этих протоколов, которые доступны, когда Вы запускаете Кварцевого Композитора (см. рисунок 1-9), или путем выбора File> New From Template. При выборе шаблона в Кварцевом пользовательском интерфейсе Композитора Вы будете видеть подробное описание для того протокола вместе с информацией о требуемых и дополнительных параметрах. После изменения шаблона можно сохранить состав в репозитории, чтобы позволить другим приложениям использовать состав.

Кварцевый интерфейс программирования Композитора обеспечивает классы Objective C (QCCompositionRepository и QCComposition) это позволяет разработчикам получать доступ к репозиторию программно и предоставлять поддержку в приложении для просмотра и выбора составов. Вы не должны знать, что Objective C создает состав для репозитория, но необходимо знать, что Objective C получает доступ к репозиторию программно. Кварцевый интерфейс программирования Композитора упрощает для разработчиков поддерживать вид анимационной графики, которую использует приложение как iMovie и iDVD. Для получения дополнительной информации посмотрите Кварцевый Ссылочный Набор Композитора.
