Инструмент расположения какао
Инструмент Расположения Какао получает информацию об изменениях в NSLayoutConstraint объекты. Это может записать информацию от единственного процесса или от всех процессов, работающих на системе.
Инструмент Расположения Какао связан со следующими задачами:
Идентификация изменений макета с шаблоном трассировки расположения какао
Платформы | OS X |
Расположения | Область Library |
Выведенная на экран информация
Приборные панели Расположения Какао зарегистрированная информация в области дорожки и области Detail.
Область дорожки
Область дорожки выводит на экран следующую информацию, показанную в Таблице 9-1, на основе конфигурации инструмента.
Имя дисплея | Определение |
|---|---|
Поток ID | Идентификатор потока. |
Глубина штабеля | Глубина штабеля, когда выполнялась работа. |
Подробная область
Область Detail предоставляет информацию Списка событий в Таблице 9-2.
Заголовок столбца | Определение |
|---|---|
Вызывающая сторона | Вызывающая сторона выполняемого действия. |
Ограничение | Ограничение обнаруживается. |
Постоянный | Константа связалась с ограничением. |
Событие | Имя события связалось с ограничением. |
Область Detail предоставляет информацию Дерева Вызова в Таблице 9-3.
Заголовок столбца | Определение |
|---|---|
% Вызовы | Процент общих вызовов, включающих имя символа. |
Вызовы # | Число вызовов, включающих имя символа. |
Имя символа | Имя вызываемого символа. |

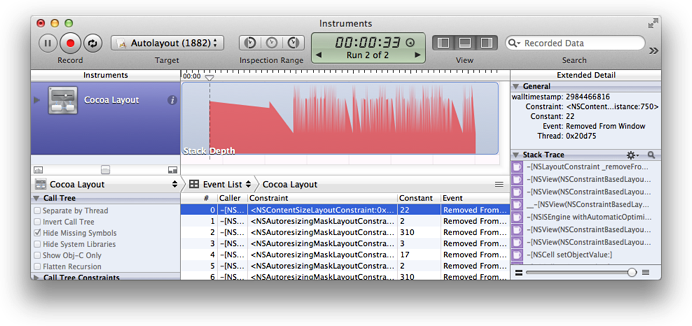

Рисунок 9-1 показывает инструментальную информацию о записи Расположения Какао от единственного процесса.
Параметры конфигурации
Можно сконфигурировать, как информация выведена на экран в области дорожки через диалоговое окно конфигурации. Щелкните по значку инспектора для перевода в рабочее состояние диалогового окна конфигурации. Настройте следующие параметры экрана.
Target: Выберите цель для этого инструмента. Доступный, только если Вы выбираете Instrument Specific из всплывающего меню Target на панели инструментов.
Дисплей дорожки: Средства управления, как информация выведена на экран в области дорожки, сгруппированной стилем, вводят, и изменение масштаба.
Стиль: Как представлена информация.
Линейная диаграмма: Все точки информации соединяются строкой.
Заполненная Линейная диаграмма: Все точки информации являются подключением строкой. Область под строкой заполнена определяемым цветом статистической величины.
График точки: информация представлена определяемой формой статистической величины.
Блоковый граф: информация представлена как горизонтальная строка, пока не изменяется информация. Область под строкой заполнена определяемым цветом статистической величины.
Пиковый График: Максимальное значение для получения информации выведено на экран. Строки находятся в определяемом цвете статистической величины.
Библиотеки штабеля: на Отслеживания стека наносит цветную маркировку библиотека штабель, порожденный из.
Тип: Как многократные параметры в одной дорожке выведены на экран.
Сложенный: Каждая статистическая величина имеет свой собственный график.
Наложение: Вся информация содержится в одном графике.
Изменение масштаба: высота графика сбора данных.
Статистика к Графику: Выберите статистическую величину, чтобы видеть, что она изобразила в виде графика в области дорожки. Щелкните по форме или цвету хорошо, чтобы измениться, как представлена статистическая величина. Нажмите Configure для наблюдения задней страницы конфигурации.
Избранная статистика к графику: Выберите статистику, которая будет выведена на экран на передней стороне страницы конфигурации.
