Базовый инструмент анимации
Базовый инструмент Анимации получает информацию о выбранной статистике анимации. Это может записать информацию от единственного процесса или от всех процессов, работающих на системе.
Базовый инструмент Анимации связан со следующими задачами:
Платформы | iOS |
Расположения | Базовый шаблон Animation Область Library (только появляется, когда устройство на iOS подключается), |
Выведенная на экран информация
Базовые приборные панели Анимации зарегистрированная информация в области дорожки и области Detail.
Область дорожки / Подробная Область
Область дорожки и область Detail выводят на экран следующую информацию, показанную в Таблице 10-1, на основе конфигурации инструмента.
Заголовок столбца | Определение |
|---|---|
FramesPerSecond | Число кадров, рисовавшихся каждую секунду. |

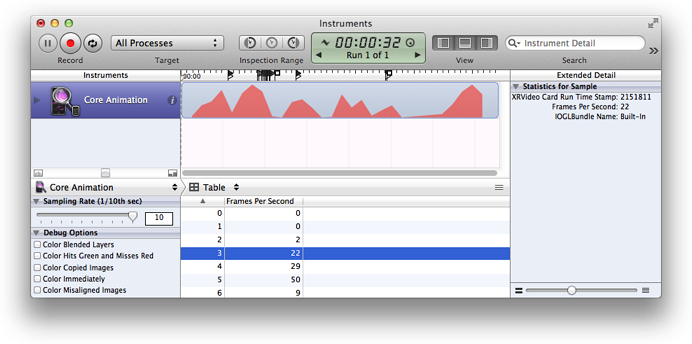

Рисунок 10-1 показывает Базовую инструментальную информацию о записи Анимации от всех рабочих процессов.
Параметры конфигурации
Можно сконфигурировать, как информация выведена на экран в области дорожки через диалоговое окно конфигурации. Щелкните по значку инспектора для перевода в рабочее состояние диалогового окна конфигурации. Настройте следующие параметры экрана.
Target: Выберите цель для этого инструмента. Доступный, только если Вы выбираете Instrument Specific из всплывающего меню Target на панели инструментов.
Дисплей дорожки: Средства управления, как информация выведена на экран в области дорожки, сгруппированной стилем, вводят, и изменение масштаба.
Стиль: Как представлена информация.
Линейная диаграмма: Все точки информации соединяются строкой.
Заполненная Линейная диаграмма: Все точки информации являются подключением строкой. Область под строкой заполнена определяемым цветом статистической величины.
График точки: информация представлена определяемой формой статистической величины.
Блоковый граф: информация представлена как горизонтальная строка, пока не изменяется информация. Область под строкой заполнена определяемым цветом статистической величины.
Пиковый График: Максимальное значение для получения информации выведено на экран. Строки находятся в определяемом цвете статистической величины.
Библиотеки штабеля: на Отслеживания стека наносит цветную маркировку библиотека штабель, порожденный из.
Тип: Как многократные параметры в одной дорожке выведены на экран.
Сложенный: Каждая статистическая величина имеет свой собственный график.
Наложение: Вся информация содержится в одном графике.
Изменение масштаба: высота графика сбора данных.
Статистика к Графику: Выберите статистическую величину, чтобы видеть, что она изобразила в виде графика в области дорожки. Щелкните по форме или цвету хорошо, чтобы измениться, как представлена статистическая величина. Нажмите Configure для наблюдения задней страницы конфигурации.
Избранная статистика для перечисления: Выберите статистику, которая будет выведена на экран на передней стороне страницы конфигурации.
