Инструмент соединений
Инструмент Соединений получает информацию о TCP/IP и сетях UDP/IP, активирующихся в течение долгого времени. Это может записать информацию от единственного процесса или от всех процессов, работающих на системе.
Инструмент Соединений связан со следующими задачами:
Платформы | iOS |
Расположения | Шаблон Network Connections Область Library (только появляется, когда устройство на iOS подключается), |
Выведенная на экран информация
Приборные панели Соединений зарегистрированная информация в области дорожки и области Detail.
Область дорожки
Область дорожки выводит на экран следующую информацию, показанную в Таблице 35-1, на основе конфигурации инструмента.
Заголовок дисплея | Определение |
|---|---|
FD | Числовой дескриптор файла. |
Байты | Число байтов, считанных или записанных. |
Поток ID | Идентификатор потока. |
Глубина штабеля | Глубина штабеля, когда выполнялась работа. |
Подробная область
Область Detail предоставляет Сводную информацию Соединения в Таблице 35-2.
Заголовок столбца | Определение |
|---|---|
Процесс | Имя процесса. |
Локальный | Обозначает, локален ли процесс. |
Удаленный | Обозначает, является ли процесс удаленным. |
Данные в | Объем данных получен. |
Пакеты в | Число пакетов получено. |
Данные | Объем данных отослан. |
Пакеты | Число пакетов отослано. |
Двойные данные Recv. | Сумма двойных данных получена. |
Неисправные данные | Объем данных, полученный не в порядке. |
Повторные передачи | Данные числа раз должны были ретранслироваться. |
Самое короткое распространение в прямом и обратном направлениях | Самое короткое время для запроса / пара ответа. |
В среднем. Распространение в прямом и обратном направлениях | Среднее время для запроса / пара ответа. |
Область Detail предоставляет Сводную информацию Процесса в Таблице 35-3.
Заголовок столбца | Определение |
|---|---|
Процесс | Имя процесса. |
Данные в | Объем данных получен. |
Пакеты в | Число пакетов получено. |
Данные | Объем данных отослан. |
Пакеты | Число пакетов отослано. |
Двойные данные Recv. | Сумма двойных данных получена. |
Неисправные данные | Объем данных, полученный не в порядке. |
Повторные передачи | Данные числа раз должны были ретранслироваться. |
Область Detail предоставляет Интерфейсную Сводную информацию в Таблице 35-4.
Заголовок столбца | Определение |
|---|---|
Интерфейс | Интерфейс в настоящее время используется. |
Соединения | Число соединений создается. |
Данные в | Объем данных получен. |
Пакеты в | Число пакетов получено. |
Данные | Объем данных отослан. |
Пакеты | Число пакетов отослано. |
Двойные данные Recv. | Сумма двойных данных получена. |
Неисправные данные | Объем данных, полученный не в порядке. |
Повторные передачи | Данные числа раз должны были ретранслироваться. |

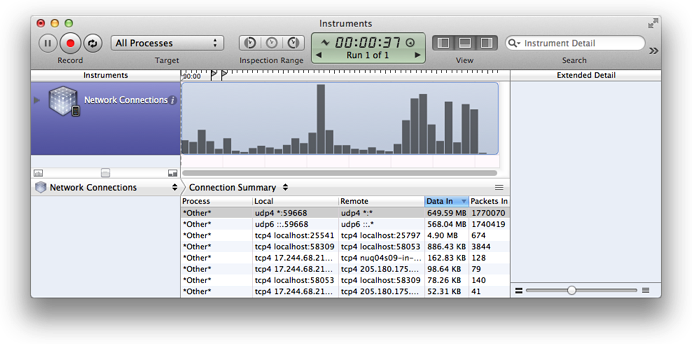

Рисунок 35-1 показывает инструментальную информацию о записи Соединений от всех рабочих процессов.
Параметры конфигурации
Можно сконфигурировать, как информация выведена на экран в области дорожки через диалоговое окно конфигурации. Щелкните по значку инспектора для перевода в рабочее состояние диалогового окна конфигурации. Настройте следующие параметры экрана.
Target: Выберите цель для этого инструмента. Доступный, только если Вы выбираете Instrument Specific из всплывающего меню Target на панели инструментов.
Дисплей дорожки: Средства управления, как информация выведена на экран в области дорожки, сгруппированной стилем, вводят, и изменение масштаба.
Стиль: Как представлена информация.
Действие: сумма выполняемой сетевой активности.
Тип: Как многократные параметры в одной дорожке выведены на экран.
Сложенный: Каждая статистическая величина имеет свой собственный график.
Наложение: Вся информация содержится в одном графике.
Изменение масштаба: высота графика сбора данных.
