Инструмент графа объектов
Инструмент Графа объектов получает информацию о блочных ссылках. Это может записать информацию от единственного процесса только.
Платформы | OS X |
Расположения | Шаблон GC Monitor Область Library |
Выведенная на экран информация
Приборные панели Графа объектов зарегистрированная информация в области дорожки и области Detail.
Область дорожки
Область дорожки выводит на экран информацию на основе Стиля, выбранного во время конфигурации.
Подробная область
Область Detail предоставляет Корневую информацию Перечисления в Таблице 36-1.
Заголовок столбца | Определение |
|---|---|
Корень | Дисплеи, если объект является корнем. |
Сканирование | Память сканируется? |
Адрес | Шестнадцатеричный адрес для блока памяти. |
Возраст | Число снимков, сделанных Инструментами, видевшими блок памяти. |
Касательно имени | Имя ссылки от одного блока памяти другому. |
Размер | Размер блока памяти. |
| Размер блока памяти и всей достижимой памяти. |
Смещение | Смещение от запуска одного блока памяти, содержащего указатель на другой блок памяти. |
Блок | Удобное для пользователя имя для блока памяти. |
РазмерОбласть Detail предоставляет информацию Дерева Вызова в Таблице 36-2.
Заголовок столбца | Определение |
|---|---|
Сам % | Процент времени ссылки символа самого. |
Общий % | Общий процент времени, когда используется символ. |
Байты | Число байтов используется объектом. |
Имя символа | Имя вызываемого символа. |

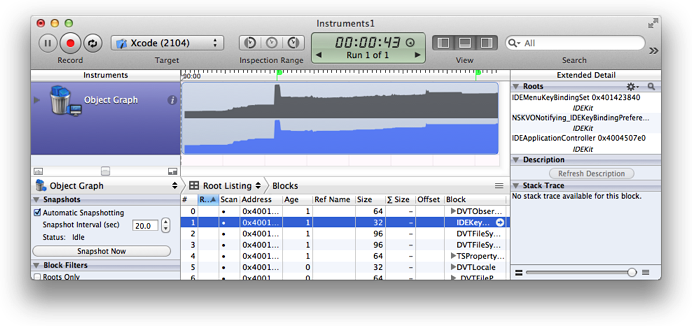

Рисунок 36-1 показывает инструментальную информацию о записи Графа объектов от XCode.
Параметры конфигурации
Можно сконфигурировать, как информация выведена на экран в области дорожки через диалоговое окно конфигурации. Щелкните по значку инспектора для перевода в рабочее состояние диалогового окна конфигурации. Настройте следующие параметры экрана.
Target: Выберите цель для этого инструмента. Доступный, только если Вы выбираете Instrument Specific из всплывающего меню Target на панели инструментов.
Дисплей дорожки: Средства управления, как информация выведена на экран в области дорожки, сгруппированной стилем, вводят, и изменение масштаба.
Стиль: Как представлена информация.
Вся Статистика: Выводит на экран общую сумму памяти, используемой в черном цвете и общей сумме памяти, выделенной в синем.
Тип: Как многократные параметры в одной дорожке выведены на экран.
Сложенный: Каждая статистическая величина имеет свой собственный график.
Изменение масштаба: высота графика сбора данных.
