API архитектурные уровни

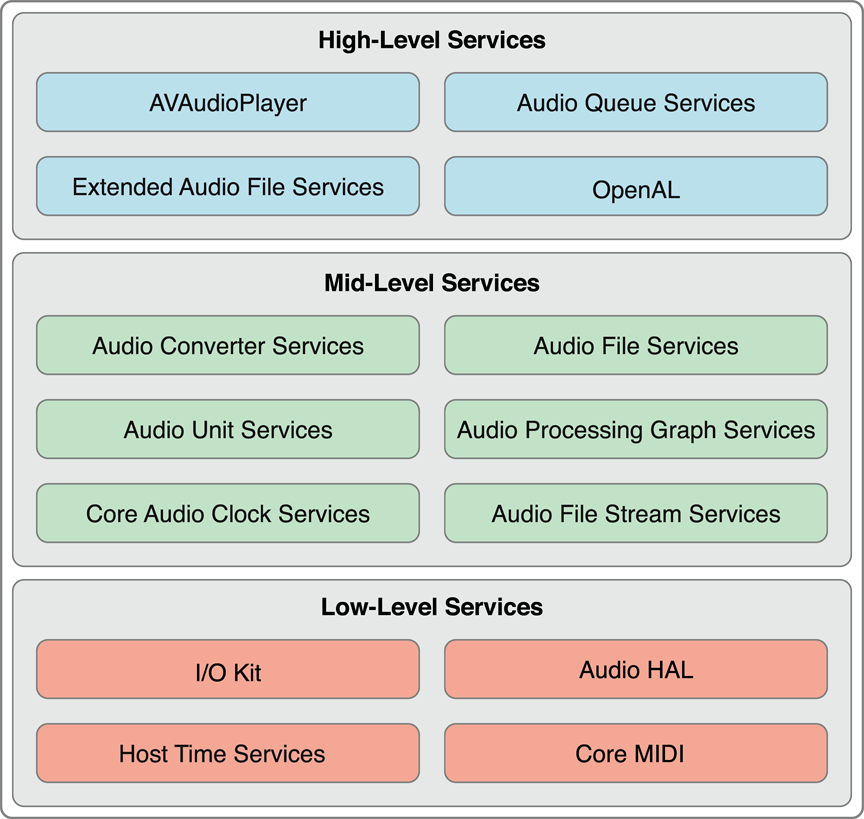

Интерфейсы программирования для Core Audio располагаются на три уровня, как проиллюстрировано на рисунке 2-1.

Нижний слой включает:

• Набор I/O, взаимодействующий с драйверами

• Аудио уровень аппаратной абстракции (аудио HAL), который обеспечивает независящий от устройств, независимый от драйвера интерфейс для аппаратных средств

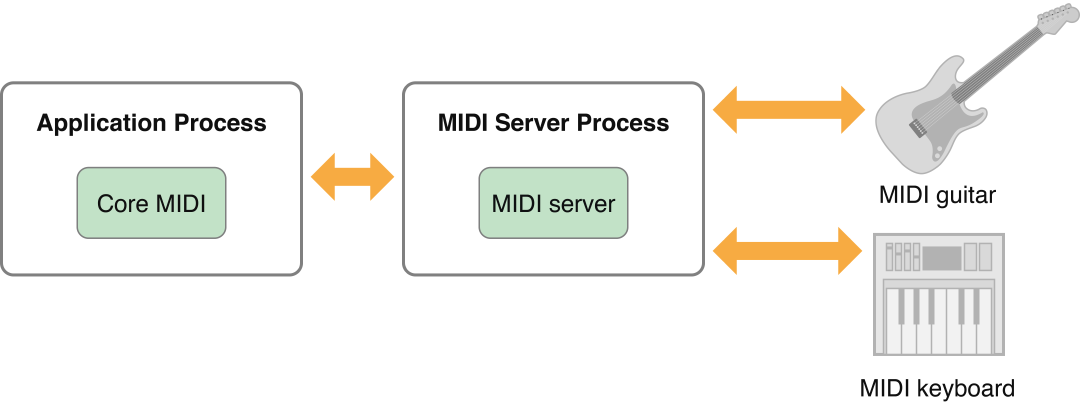

• Core MIDI, обеспечивающий абстракции программного обеспечения для работы с потоками MIDI и устройствами

• Host Time Services, обеспечивающая доступ к часам компьютера

Приложения Mac могут быть записаны для использования этих технологий непосредственно, когда они требуют максимально возможной, производительности в реальном времени. Много аудиоприложений, однако, не получают доступ к этому уровню. Действительно, Core Audio в iOS обеспечивает способы достигнуть аудио в реальном времени с помощью высокоуровневых интерфейсов. OpenAL, например, использует прямой I/O для аудио в реальном времени в играх. Результатом является значительно меньший, настроенный набор API, подходящий для мобильной платформы.

Средний уровень в Core Audio включает службы для преобразования формата данных, читая и пишущий в диск, анализируя потоки, и работая с плагинами.

• Audio Converter Services позволяет работе приложений с преобразователями форматов аудиоданных.

• Поддержки Audio File Services читающие и пишущие аудиоданные к и от находящихся на диске файлов.

• Audio Unit Services и Audio Processing Graph Services позволяют работе приложений с плагинами цифровой обработки сигналов (DSP), такими как эквалайзеры и микшеры.

• Audio File Stream Services позволяет Вам создать приложения, которые могут проанализировать потоки, такой что касается игры файлов, переданных потоком по сетевому соединению.

• Core Audio Clock Services поддерживает аудио и синхронизацию MIDI, а также основные временем преобразования.

• Audio Format Services (маленький API, не показанный в числе), помогает с управлением форматами аудиоданных в Вашем приложении.

Core Audio в iOS поддерживает большинство этих служб, как показано на рисунке 1-2.

Самый высокий уровень в Core Audio включает оптимизированные интерфейсы, сочетающие функции от нижних уровней.

• Audio Queue Services позволяет Вам записать, играть, приостановить, циклично выполнить и синхронизировать аудио. Это использует кодеки по мере необходимости для контакта со сжатыми форматами аудио.

• AVAudioPlayer класс обеспечивает простой интерфейс Objective-C для аудио игры и цикличного выполнения, а также реализации перемотки и ускоренной перемотки.

• Extended Audio File Services сочетает функции от служб Audio File Services и Audio Converter. Это дает Вам объединенный интерфейс для чтения и записи несжатых и сжатых звуковых файлов.

• OpenAL является реализацией Core Audio стандарта OpenAL с открытым исходным кодом для позиционного аудио. Это создается поверх предоставленного систему 3D аудиоустройства Микшера. Все приложения могут использовать OpenAL, несмотря на то, что это подходит лучше всего для игровой разработки.

Платформы

Вы получаете другое представление Core Audio путем рассмотрения его платформ API, расположенных в /System/Library/Frameworks/. Этот раздел быстро перечисляет их, чтобы дать Вам смысл того, где найти части, составляющие уровни Core Audio.

Обратите внимание, что платформа Core Audio не является зонтиком к другим платформам здесь, а скорее коллегой.

• Аудио платформа Панели инструментов (AudioToolbox.framework) обеспечивает интерфейсы для середины - и высокоуровневые службы в Core Audio. В iOS эта платформа включает Аудио Сеансовые службы, интерфейс для управления аудио поведением Вашего приложения в контексте устройства, функционирующего как мобильный телефон и iPod.

• Платформа Аудиоустройства (AudioUnit.framework) позволяет работе приложений с аудио плагинами, включая аудиоустройства и кодеки.

• Платформа Основы AV (AVFoundation.framework), доступный в iOS, обеспечивает AVAudioPlayer класс, оптимизированный и простой интерфейс Objective-C для воспроизведения аудио.

• Платформа Core Audio (CoreAudio.framework) типы данных предоставлений, используемые через Core Audio, а также интерфейсы для низкоуровневых служб.

• Платформа Набора Core Audio (CoreAudioKit.framework) обеспечивает маленький API для создания пользовательских интерфейсов для аудиоустройств. Эта платформа не доступна в iOS.

• Платформа Core MIDI (CoreMIDI.framework) позволяет работе приложений с данными MIDI, и сконфигурируйте сети MIDI. Эта платформа не доступна в iOS.

• Серверная инфраструктура Core MIDI (CoreMIDIServer.framework) позволяет драйверам MIDI передать с OS X сервер MIDI. Эта платформа не доступна в iOS.

• Платформа OpenAL (OpenAL.framework) обеспечивает интерфейсы для работы с OpenAL, открытым исходным кодом, позиционной аудио технологией.

Платформы Core Audio Приложения описывают все эти платформы, а также каждый из их включенных заголовочных файлов.

Объекты прокси

Core Audio использует понятие объектов прокси представлять такие вещи как файлы, потоки, аудиоплееры, и т.д. Когда Вы хотите свое рвение с дисковым аудиофайлом, например, первый шаг должен инстанцировать объекта аудиофайла типа AudioFileID. Этот объект объявляется как непрозрачная структура данных в AudioFile.h заголовочный файл:

typedef struct OpaqueAudioFileID *AudioFileID;

Вы инстанцируете объекта аудиофайла — и создаете фактический аудиофайл, связанный к тому объекту — путем вызова AudioFileCreateWithURL функция. Функция дает Вам ссылку на новый объект аудиофайла. От той точки на Вы работаете с реальным аудиофайлом путем передачи с объектом прокси.

Этот вид образца является непротиворечивым всюду по Core Audio, работаете ли Вы с аудиофайлами, сеансы аудио iPhone (описанный в Одио Сешнзе: Сотрудничество с Core Audio), или даже устройства.

Свойства, объемы и элементы

Большинство интерфейсов Core Audio использует механизм свойства для управления объектным состоянием или совершенствования поведения объекта. Свойство является парой ключ/значение.

• Ключ свойства обычно является перечислителем, постоянным с мнемоническим именем, такой как kAudioFilePropertyFileFormat или kAudioQueueDeviceProperty_NumberChannels.

• Значение свойства имеет определенный тип данных, надлежащий в целях свойства — a void*, a Float64, AudioChannelLayout структура, и т.д.

Существует много определенных Apple свойств. Вы найдете их определения в различных заголовочных файлах платформы Core Audio. Некоторые интерфейсы Core Audio, такие как Audio Unit Services, позволяют Вам определить свои собственные свойства также.

Core Audio соединяет интерфейсом с функциями средства доступа использования для получения значения свойства от объекта и, в случае перезаписываемого свойства, изменяя его значение. Вы также найдете третью функцию средства доступа для того, чтобы получить информацию о свойствах. Например, функция Audio Unit Services AudioUnitGetPropertyInfo говорит Вам данный размер типа данных значения свойства и можно ли изменить его. Функция Audio Queue Services AudioQueueGetPropertySize получает размер указанного значения свойства.

Интерфейсы Core Audio обеспечивают механизм для информирования Вашего приложения, которое изменило свойство. Можно читать об этом в следующем разделе, Функциях обратного вызова: Взаимодействие с Core Audio.

В некоторых случаях свойство применяется к аудио объекту в целом. Например, для включения измерения уровня звука в объекте аудио-очереди воспроизведения Вы устанавливаете значение kAudioQueueProperty_EnableLevelMetering свойство к true.

Другие объекты Core Audio имеют внутреннюю структуру, каждая часть которой может иметь свой собственный набор свойств. Например, аудиоустройство имеет входной объем, выходной объем и глобальную область видимости. Объем ввода или вывода аудиоустройства состоит из одного или более элементов — каждый из которых походит на шину канала в аудио аппаратных средствах. Когда Вы вызываете AudioUnitGetProperty функция с kAudioUnitProperty_AudioChannelLayout свойство, Вы указываете не только аудиоустройство, Вы хотите информацию о, но также и объем (ввод или вывод) и элемент (0, 1, 2, и т.д.).

Функции обратного вызова: взаимодействие с Core Audio

Много интерфейсов Core Audio могут связаться с Вашим приложением с помощью функций обратного вызова. Core Audio использует обратные вызовы для таких вещей как:

• Поставка нового набора аудиоданных к приложению (такой что касается записи; Ваш обратный вызов тогда пишет новые данные в диск).

• Запрос нового набора аудиоданных из приложения (такой что касается воспроизведения; Ваш обратный вызов читает из диска и предоставляет данные).

• Сообщение приложения, что программный объект изменил состояние (обратный вызов принимает соответствующие меры).

Один способ понять обратные вызовы состоит в том, чтобы инвертировать Ваш взгляд на то, кто вызывает кого. В нормальном вызове функции, такой как AudioQueueNewOutput, Ваше приложение вызывает поведение, определяющееся Apple в реализации операционной системы. Вы не знаете — и не должны знать — что продолжается под капотом. Ваши запросы приложения аудио-очередь воспроизведения возражает, и возвращает тот. Это работает, потому что в совершении звонка Вы придерживаетесь функционального интерфейса, указанного в заголовочном файле функции.

В случае обратного вызова операционная система — когда это выбирает к — вызывает поведение, которое Вы реализуете в своем приложении. Путем определения обратного вызова в приложении согласно шаблону операционная система может успешно вызвать его. Например, Audio Queue Services указывает шаблон для обратного вызова — что можно реализовать — который позволяет Вам добраться и реагировать на сообщения, когда изменяется свойство объекта аудио-очереди. Этот шаблон обратного вызова, объявленный в AudioQueue.h заголовочный файл, показан в Перечислении 2-1.

Перечисление 2-1  шаблон для функции обратного вызова

typedef void    (*AudioQueuePropertyListenerProc) (

                    void *                  inUserData,

                    AudioQueueRef           inAQ,

                    AudioQueuePropertyID    inID

                );

Чтобы реализовать и использовать обратный вызов в Вашем приложении, Вы делаете две вещи:

1. Реализуйте функцию обратного вызова. Например, Вы могли бы реализовать обратный вызов слушателя свойства аудио-очереди для обновления заголовков и включенного/нерабочего состояния из кнопок в пользовательском интерфейсе, в зависимости от того, работает ли объект аудио-очереди или остановился.

2. Зарегистрируйте свою функцию обратного вызова в объекте, с которым Вы хотите взаимодействовать. Один способ зарегистрировать обратный вызов — обычно используемый для обратных вызовов, отправляющих или получающих аудиоданные — во время создания объекта: В вызове функции, создающем объект, Вы передаете ссылку на свой обратный вызов как параметр функции. Другой путь — обычно используемый для слушателей свойства — при помощи специализированного вызова функции, как Вы будете видеть позже в этом разделе.

Перечисление 2-2 показывает один способ, которым Вы могли бы реализовать функцию обратного вызова слушателя свойства для реакции на изменения свойства в объекте аудио-очереди воспроизведения.

Перечисление 2-2  реализация обратного вызова слушателя свойства

static void propertyListenerCallback (

    void                    *inUserData,

    AudioQueueRef           queueObject,

    AudioQueuePropertyID    propertyID

) {

    AudioPlayer *player = (AudioPlayer *) inUserData;

        // gets a reference to the playback object

    [player.notificationDelegate updateUserInterfaceOnAudioQueueStateChange: player];

        // your notificationDelegate class implements the UI update method

}

(В определении класса Objective C Вы помещаете это определение обратного вызова вне реализации класса. Это - то, почему в организации функции существует оператор для получения ссылки на объект воспроизведения — в этом примере, inUserData параметр является Вашим объектом. Вы делаете эту ссылку, доступную для использования в обратном вызове при регистрации обратного вызова, описанного затем.)

Вы зарегистрировали бы этот определенный обратный вызов как показано в Перечислении 2-3.

Перечисление 2-3  , Регистрирующее обратный вызов слушателя свойства

AudioQueueAddPropertyListener (

    self.queueObject,                // the object that will invoke your callback

    kAudioQueueProperty_IsRunning,   // the ID of the property you want to listen for

    propertyListenerCallback,        // a reference to your callback function

    self

);

Форматы аудиоданных

Core Audio изолирует Вас от необходимости в детальном знании форматов аудиоданных. Мало того, что это упрощает иметь дело с определенным форматом в Вашем коде — это означает, что один набор кода может работать с любым форматом, поддерживаемым операционной системой.

struct AudioStreamBasicDescription {

    Float64 mSampleRate;

    UInt32  mFormatID;

    UInt32  mFormatFlags;

    UInt32  mBytesPerPacket;

    UInt32  mFramesPerPacket;

    UInt32  mBytesPerFrame;

    UInt32  mChannelsPerFrame;

    UInt32  mBitsPerChannel;

    UInt32  mReserved;

};

typedef struct AudioStreamBasicDescription  AudioStreamBasicDescription;

struct  AudioStreamPacketDescription {

    SInt64  mStartOffset;

    UInt32  mVariableFramesInPacket;

    UInt32  mDataByteSize;

};

typedef struct AudioStreamPacketDescription AudioStreamPacketDescription;

- (void) openPlaybackFile: (CFURLRef) soundFile {

    AudioFileOpenURL (

        (CFURLRef) self.audioFileURL,

        0x01,                  // read only

        kAudioFileCAFType,

        &audioFileID

    );

    UInt32 sizeOfPlaybackFormatASBDStruct = sizeof ([self audioFormat]);

    AudioFileGetProperty (

        [self audioFileID],

        kAudioFilePropertyDataFormat,

        &sizeOfPlaybackFormatASBDStruct,

        &audioFormat          // the sound file's ASBD is returned here

    );

}

struct AudioStreamBasicDescription {

    mSampleRate       = 44100.0;

    mFormatID         = kAudioFormatLinearPCM;

    mFormatFlags      = kAudioFormatFlagsAudioUnitCanonical;

    mBytesPerPacket   = 1 * sizeof (AudioUnitSampleType);    // 8

    mFramesPerPacket  = 1;

    mBytesPerFrame    = 1 * sizeof (AudioUnitSampleType);    // 8

    mChannelsPerFrame = 2;

    mBitsPerChannel   = 8 * sizeof (AudioUnitSampleType);    // 32

    mReserved         = 0;

};

- (void) copyMagicCookieToQueue: (AudioQueueRef) queue fromFile: (AudioFileID) file {

    UInt32 propertySize = sizeof (UInt32);

    OSStatus result = AudioFileGetPropertyInfo (

                            file,

                            kAudioFilePropertyMagicCookieData,

                            &propertySize,

                            NULL

                        );

    if (!result && propertySize) {

        char *cookie = (char *) malloc (propertySize);

        AudioFileGetProperty (

            file,

            kAudioFilePropertyMagicCookieData,

            &propertySize,

            cookie

        );

        AudioQueueSetProperty (

            queue,

            kAudioQueueProperty_MagicCookie,

            cookie,

            propertySize

        );

        free (cookie);

    }

}

- (void) calculateSizesFor: (Float64) seconds {

    UInt32 maxPacketSize;

    UInt32 propertySize = sizeof (maxPacketSize);

    AudioFileGetProperty (

        audioFileID,

        kAudioFilePropertyPacketSizeUpperBound,

        &propertySize,

        &maxPacketSize

    );

    static const int maxBufferSize = 0x10000;   // limit maximum size to 64K

    static const int minBufferSize = 0x4000;    // limit minimum size to 16K

    if (audioFormat.mFramesPerPacket) {

        Float64 numPacketsForTime =

            audioFormat.mSampleRate / audioFormat.mFramesPerPacket * seconds;

        [self setBufferByteSize: numPacketsForTime * maxPacketSize];

    } else {

        // if frames per packet is zero, then the codec doesn't know the

        // relationship between packets and time. Return a default buffer size

        [self setBufferByteSize:

            maxBufferSize > maxPacketSize ? maxBufferSize : maxPacketSize];

    }

    // clamp buffer size to our specified range

    if (bufferByteSize > maxBufferSize && bufferByteSize > maxPacketSize) {

        [self setBufferByteSize: maxBufferSize];

    } else {

        if (bufferByteSize < minBufferSize) {

            [self setBufferByteSize: minBufferSize];

        }

    }

    [self setNumPacketsToRead: self.bufferByteSize / maxPacketSize];

}

Преобразование формата данных

Для преобразования аудиоданных от одного формата до другого Вы используете аудио преобразователь. Можно сделать простые преобразования, такие как изменяющаяся частота дискретизации или чередование/устранение чередования. Можно также выполнить сложные преобразования, такие как сжатие или распаковка аудио. Три типа преобразований доступны:

• Декодирование формата аудио (такого как AAC (Усовершенствованное кодирование звука)) к линейному формату PCM.

• Преобразование линейных данных PCM в различный формат аудио.

• Преобразование между различными вариантами линейного PCM (например, преобразование 16-разрядного целого числа со знаком линейный PCM к 8,24 фиксированным точкам линейный PCM).

При использовании Audio Queue Services (описанный в использовании Записи и Воспроизведения Audio Queue Services), Вы получаете надлежащий преобразователь автоматически. Audio Codec Services (только Mac) позволяет Вам создать специализированные аудиокодеки, такой что касается обработки управления цифровыми правами (DRM) или собственных форматов аудио. После создания пользовательского кодека можно использовать аудио преобразователь, чтобы получить доступ и использовать его.

При использовании аудио преобразователя явно в OS X Вы вызываете функцию преобразования с определенным экземпляром преобразователя, указывая, где найти входные данные и где записать вывод. Большинство преобразований требует, чтобы функция обратного вызова периодически снабдила входными данными к преобразователю. Для примеров того, как использовать аудио преобразователи, посмотрите SimpleSDK/ConvertFile и AFConvert инструмент командной строки в Services/AudioFileTools в Core Audio SDK.

Поддерживаемые Форматы аудиофайла и Форматы данных в OS X перечисляют стандартные кодеки Core Audio для перевода в любом направлении между сжатыми форматами и Линейным PCM. Для больше на кодеках, посмотрите Кодеки.

Звуковые файлы

Каждый раз, когда Вы хотите работать со звуковыми файлами в Вашем приложении, можно использовать Audio File Services, одну из служб среднего уровня в Core Audio. Audio File Services обеспечивает мощную абстракцию для доступа к аудиоданным и метаданным, содержавшимся в файлах, и для создания звуковых файлов.

Помимо разрешения Вам работать с основами — уникальным идентификатором файла, типом файла, и форматом данных — Audio File Services позволяет Вам работать с областями и маркерами, цикличным выполнением, воспроизвести направление, временной код SMPTE и т.д.

Вы также используете Audio File Services для обнаружения системных характеристик. Функции, которые Вы используете, AudioFileGetGlobalInfoSize (чтобы позволить Вам выделить память для содержания информации, Вы хотите), и AudioFileGetGlobalInfo (для получения той информации). Длинный список свойств, объявленных в AudioFile.h позволяет Вам программно получить системные характеристики, такие как:

• Читаемые типы файлов

• Перезаписываемые типы файлов

• Для каждого перезаписываемого типа форматы аудиоданных можно поместить в файл

Этот раздел также представляет Вас двум другим технологиям Core Audio:

• Audio File Stream Services, интерфейс парсинга аудиопотока, позволяет Вам считать аудиоданные из диска или из сетевого потока.

• Extended Audio File Services (только Mac) инкапсулирует функции от Audio File Services и Audio Converter Services, упрощая Ваш код.

AudioFileCreateWithURL (

    audioFileURL,

    kAudioFileCAFType,

    &audioFormat,

    kAudioFileFlags_EraseFile,

    &audioFileID   // the function provides the new file object here

);

Звуковые потоки

В отличие от находящегося на диске звукового файла, поток аудиофайла является аудиоданными, начало которых и конец у Вас не может быть доступа к. Например, когда Вы создаете интернет-приложение радио-проигрывателя, Вы встречаетесь с потоками. Провайдер обычно отправляет их поток постоянно. Когда пользователь нажимает Play для слушания в, приложение должно перейти на борту независимо от того, какие данные проходят в данный момент — запуск, середина, или конец аудио пакета, или возможно волшебный cookie.

Также в отличие от звукового файла, данные потока могут не быть надежно доступными. Могут быть уволенные, разрывы или паузы — в зависимости от капризов сети, от которой Вы получаете поток.

Audio File Stream Services позволяет Вашему приложению работать с потоками и всеми их сложностями. Это заботится о парсинге.

Для использования Audio File Stream Services Вы создаете потоковый объект аудиофайла типа AudioFileStreamID. Этот объект служит прокси для самого потока. Этот объект также сообщает Вашему приложению, что продолжает поток посредством свойств (см. Свойства, Объемы и Элементы). Например, когда Audio File Stream Services установила курс передачи для потока, это устанавливает kAudioFileStreamProperty_BitRate свойство на Вашем потоковом объекте аудиофайла.

Поскольку Audio File Stream Services выполняет парсинг, это становится ролью Вашего приложения для ответа на данные наборы аудиоданных и другой информации. Вы подаете свою заявку, быстро реагирующую таким образом путем определения двух функций обратного вызова.

Во-первых, Вам нужен обратный вызов для изменений свойства в Вашем потоковом объекте аудиофайла. Как минимум Вы пишете этот обратный вызов для реакции на изменения в kAudioFileStreamProperty_ReadyToProducePackets свойство. Типичный сценарий для использования этого свойства следующие:

1. Пользователь нажимает Play, или иначе запрашивает, чтобы поток начал играть.

2. Audio File Stream Services начинает анализировать поток.

3. Когда достаточно пакетов аудиоданных анализируется для посылания их приложению, Audio File Stream Services устанавливает kAudioFileStreamProperty_ReadyToProducePackets свойство к true (фактически, к значению 1) в Вашем потоковом объекте аудиофайла.

4. Audio File Stream Services вызывает обратный вызов слушателя свойства Вашего приложения со Значением идентификатора свойства kAudioFileStreamProperty_ReadyToProducePackets.

5. Ваш обратный вызов слушателя свойства принимает соответствующие меры, такие как установка объекта аудио-очереди для воспроизведения потока.

Во-вторых, Вам нужен обратный вызов для аудиоданных. Audio File Stream Services вызывает этот обратный вызов каждый раз, когда это собрало ряд полных пакетов аудиоданных. Вы определяете этот обратный вызов для обработки полученного аудио. Как правило, Вы сразу воспроизводите его путем посылания его Audio Queue Services. Для больше на воспроизведении, посмотрите следующий раздел, Записав и использование Воспроизведения Audio Queue Services.

Аудио сеансы: сотрудничество с Core Audio

В iOS, Вашем выполнении приложения на устройстве, иногда имеющем более важные вещи сделать, те, которые принимают телефонный звонок. Если Ваше приложение играет звук, и вызов входит, iPhone должен сделать правильную вещь.

Для первой передачи эта “правильная вещь” означает оправдывать пользовательские надежды. Для второй передачи это также означает, что iPhone должен рассмотреть текущее состояние каждого запущенного приложения при разрешении конкурирующих запросов.

Аудио сеанс является посредником между Вашим приложением и iOS. Каждое приложение для iPhone имеет точно один аудио сеанс. Вы конфигурируете его для выражения аудио намерений приложения. Для запуска Вы отвечаете на некоторые вопросы о том, как Вы хотите, чтобы Ваше приложение вело себя:

• Как Вы хотите, чтобы Ваше приложение реагировало на прерывания, такие как телефонный вызов?

• Вы намереваетесь смешать звуки своего приложения с теми от других запущенных приложений, или Вы намереваетесь заставить их замолчать?

• Например, когда пользователь включает или отключает гарнитуру, как Ваше приложение должно реагировать на аудио изменение маршрута?

С ответами в руке Вы используете аудио интерфейс сеанса (объявленный в AudioToolbox/AudioServices.h) сконфигурировать Ваш аудио сеанс и Ваше приложение. Таблица 2-2 описывает три программируемых функции, предоставленные этим интерфейсом.

UInt32 audioInputIsAvailable;

UInt32 propertySize = sizeof (audioInputIsAvailable);

AudioSessionGetProperty (

    kAudioSessionProperty_AudioInputAvailable,

    &propertySize,

    &audioInputIsAvailable // A nonzero value on output means that

                           // audio input is available

);

Воспроизведение с помощью Класса AVAudioPlayer

AVAudioPlayer класс обеспечивает простой интерфейс Objective-C для воспроизведения аудио. Если Ваше приложение не требует расположения стерео или точной синхронизации, и если Вы не играете аудио, полученное от сетевого потока, Apple рекомендует использовать этот класс для воспроизведения.

Используя аудиоплеер Вы можете:

• Звуки игры любой продолжительности

• Игра звучит от файлов или буферов памяти

• Звуки цикла

• Играйте многократные звуки одновременно

• Управляйте относительным уровнем воспроизведения для каждого звука, который Вы играете

• Ищите на определенную точку в звуковом файле, поддерживающем такие функции приложения как ускоренная перемотка и перемотка

• Получите данные, которые можно использовать для измерения уровня звука

AVAudioPlayer класс позволяет Вам играть звук в любом формате аудио, доступном в iOS. Для полного описания интерфейса этого класса посмотрите Ссылку класса AVAudioPlayer.

В отличие от OpenAL, аудиоустройства I/O и Audio Queue Services, AVAudioPlayer класс не требует, чтобы Вы использовали Сеансовые службы Одио. Аудиоплеер повторно активирует себя после прерывания. Если Вы хотите поведение, указанное аудио категорией сеанса по умолчанию (см. Одио Сешнза: Сотрудничая с Core Audio), таким как наличие Вашей аудио остановки, когда экран блокирует, можно успешно использовать аудио сеанс по умолчанию с аудиоплеером.

Для конфигурирования аудиоплеера для воспроизведения Вы присваиваете звуковой файл ему, подготавливаете его, чтобы играть, и определять объект делегата. Код в Перечислении 2-11 обычно входил бы в метод инициализации класса контроллера для Вашего приложения.

Перечисление 2-11  , Конфигурирующее объект AVAudioPlayer

NSString *soundFilePath =

                [[NSBundle mainBundle] pathForResource: @"sound"

                                                ofType: @"wav"];

NSURL *fileURL = [[NSURL alloc] initFileURLWithPath: soundFilePath];

AVAudioPlayer *newPlayer =

                [[AVAudioPlayer alloc] initWithContentsOfURL: fileURL

                                                       error: nil];

[fileURL release];

self.player = newPlayer;

[newPlayer release];

[self.player prepareToPlay];

[self.player setDelegate: self];

Вы используете объект делегата (который может быть Вашим объектом контроллера) обработать прерывания и обновить пользовательский интерфейс, когда звук закончил играть. Методы делегата для AVAudioPlayer класс описан в Ссылке на протокол AVAudioPlayerDelegate. Перечисление 2-12 показывает простую реализацию одного метода делегата. Когда звук закончил играть, этот код обновляет заголовок выключателя Play/Pause.

Перечисление 2-12  Реализовывая метод делегата AVAudioPlayer

- (void) audioPlayerDidFinishPlaying: (AVAudioPlayer *) player

                        successfully: (BOOL) flag {

    if (flag == YES) {

        [self.button setTitle: @"Play" forState: UIControlStateNormal];

    }

}

Для игры приостановитесь или остановитесь AVAudioPlayer объект, вызовите один из его методов управления воспроизведением. Можно протестировать, происходит ли воспроизведение при помощи playing свойство. Перечисление 2-13 показывает основной метод переключателя игры/паузы, что воспроизведение средств управления и обновляет заголовок a UIButton объект.

Перечисление 2-13  , Управляющее объектом AVAudioPlayer

- (IBAction) playOrPause: (id) sender {

    // if already playing, then pause

    if (self.player.playing) {

        [self.button setTitle: @"Play" forState: UIControlStateHighlighted];

        [self.button setTitle: @"Play" forState: UIControlStateNormal];

        [self.player pause];

    // if stopped or paused, start playing

    } else {

        [self.button setTitle: @"Pause" forState: UIControlStateHighlighted];

        [self.button setTitle: @"Pause" forState: UIControlStateNormal];

        [self.player play];

    }

}

AVAudioPlayer класс использует Objective C, объявил функцию свойств управления информацией о звуке — таком как точка воспроизведения во временной шкале звука, и для доступа к опциям воспроизведения — таким как объем и цикличное выполнение. Например, Вы устанавливаете громкость воспроизведения для аудиоплеера как показано здесь:

[self.player setVolume: 1.0];    // available range is 0.0 through 1.0

Для получения дополнительной информации о AVAudioPlayer класс, посмотрите Ссылку класса AVAudioPlayer.

Запись и использование Воспроизведения Audio Queue Services

Audio Queue Services обеспечивает прямой, низкий служебный способ записать и играть аудио. Это позволяет Вашему приложению использовать аппаратные регистрирующие устройства и устройства воспроизведения (такие как микрофоны и громкоговорители) без ведома аппаратного интерфейса. Это также позволяет Вам использовать сложные кодеки без ведома того, как работают кодеки.

Несмотря на то, что это - высокоуровневый интерфейс, Audio Queue Services поддерживает некоторые расширенные функции. Это обеспечивает тонкозернистое управление синхронизацией для поддержки запланированного воспроизведения и синхронизации. Можно использовать его, чтобы синхронизировать воспроизведение многократных аудио-очередей, играть звуки одновременно, независимо управлять уровнем воспроизведения многократных звуков и выполнить цикличное выполнение. Audio Queue Services и AVAudioPlayer класс (см., что Воспроизведение использует Класс AVAudioPlayer), является единственными способами играть сжатое аудио на iPhone или iPod touch.

Вы обычно используете Audio Queue Services в сочетании с Audio File Services (как описано в Звуковых файлах) или с Audio File Stream Services (как описано в Звуковых Потоках).

Функции обратного вызова аудио-очереди для записи и воспроизведения

Как имеет место с Audio File Stream Services, Вы взаимодействуете с объектами аудио-очереди с помощью обратных вызовов и свойств. Для записи Вы реализуете функцию обратного вызова, принимающую буферы аудиоданных — предоставленный Вашим объектом аудио-очереди записи — и пишущую им в диск. Когда существует новый буфер входящих данных для записи, Ваш объект аудио-очереди вызывает Ваш обратный вызов. Рисунок 2-2 иллюстрирует упрощенное представление этого процесса.

Для воспроизведения Ваш аудио обратный вызов имеет обратную роль. Когда Вашему объекту аудио-очереди воспроизведения нужна ценность другого буфера аудио для игры, это вызывают. Ваш обратный вызов тогда читает данное число аудио пакетов от диска и передает их к одному из буферов объекта аудио-очереди. Игры объекта аудио-очереди тот буфер поочередно. Рисунок 2-3 иллюстрирует это.

static const int kNumberBuffers = 3;

// Create a data structure to manage information needed by the audio queue

struct myAQStruct {

    AudioFileID                     mAudioFile;

    CAStreamBasicDescription        mDataFormat;

    AudioQueueRef                   mQueue;

    AudioQueueBufferRef             mBuffers[kNumberBuffers];

    SInt64                          mCurrentPacket;

    UInt32                          mNumPacketsToRead;

    AudioStreamPacketDescription    *mPacketDescs;

    bool                            mDone;

};

// Define a playback audio queue callback function

static void AQTestBufferCallback(

    void                   *inUserData,

    AudioQueueRef          inAQ,

    AudioQueueBufferRef    inCompleteAQBuffer

) {

    myAQStruct *myInfo = (myAQStruct *)inUserData;

    if (myInfo->mDone) return;

    UInt32 numBytes;

    UInt32 nPackets = myInfo->mNumPacketsToRead;

    AudioFileReadPackets (

        myInfo->mAudioFile,

        false,

        &numBytes,

        myInfo->mPacketDescs,

        myInfo->mCurrentPacket,

        &nPackets,

        inCompleteAQBuffer->mAudioData

    );

    if (nPackets > 0) {

        inCompleteAQBuffer->mAudioDataByteSize = numBytes;

        AudioQueueEnqueueBuffer (

            inAQ,

            inCompleteAQBuffer,

            (myInfo->mPacketDescs ? nPackets : 0),

            myInfo->mPacketDescs

        );

        myInfo->mCurrentPacket += nPackets;

    } else {

        AudioQueueStop (

            myInfo->mQueue,

            false

        );

        myInfo->mDone = true;

    }

}

// Instantiate an audio queue object

AudioQueueNewOutput (

    &myInfo.mDataFormat,

    AQTestBufferCallback,

    &myInfo,

    CFRunLoopGetCurrent(),

    kCFRunLoopCommonModes,

    0,

    &myInfo.mQueue

);

Float32 volume = 1;

AudioQueueSetParameter (

    myAQstruct.audioQueueObject,

    kAudioQueueParam_Volume,

    volume

);

typedef struct AudioQueueLevelMeterState {

    Float32     mAveragePower;

    Float32     mPeakPower;

};  AudioQueueLevelMeterState;

Системные звуки: предупреждения и звуковые эффекты

Для игры коротких звуковых файлов, когда Вам не нужны уровень, расположение, аудио сеанс или другое управление, использует System Sound Services, объявленную в AudioServices.h заголовочный файл в Аудио платформе Панели инструментов. Когда Вы просто хотите играть короткий звук самым простым возможным способом, этот интерфейс идеален. В iOS, играемое использование звуков System Sound Services ограничиваются максимальной продолжительностью 30 секунд.

В iOS Вы вызываете AudioServicesPlaySystemSound функционируйте для непосредственной игры файла звукового эффекта, который Вы определяете. Также можно вызвать AudioServicesPlayAlertSound когда необходимо предупредить пользователя. Если пользователь установил переключатель тишины, каждая из этих функций вызовет вибрацию на iPhone. (Используя Средство моделирования iOS или на рабочем столе, конечно, нет никакой вибрации или шума.)

Можно явно вызвать вибрацию на iPhone при помощи kSystemSoundID_Vibrate постоянный, когда Вы вызываете AudioServicesPlaySystemSound функция.

Играть звук с AudioServicesPlaySystemSound функция, Вы сначала регистрируете свой файл звукового эффекта как системный звук путем создания звукового объекта ID. Можно тогда играть звук. В типичном использовании, включающем игру звука иногда или неоднократно, сохраняют звуковой объект ID до Ваших выходов приложения. Если Вы знаете об использовании звука только один раз — например, в случае звука запуска — можно сразу уничтожить звуковой объект ID после игры звука, освободив память.

Перечисление 2-17 показывает минимальную программу, использующую интерфейсы в System Sound Services для игры звука. Звуковой обратный вызов завершения и вызов, устанавливающий его, прежде всего полезны, когда Вы хотите к свободной памяти после игры звука в случаях, где Вы знаете, что не будете играть звук снова.

Перечисление 2-17  Играя короткий звук

#include <AudioToolbox/AudioToolbox.h>

#include <CoreFoundation/CoreFoundation.h>

// Define a callback to be called when the sound is finished

// playing. Useful when you need to free memory after playing.

static void MyCompletionCallback (

    SystemSoundID  mySSID,

    void * myURLRef

) {

        AudioServicesDisposeSystemSoundID (mySSID);

        CFRelease (myURLRef);

        CFRunLoopStop (CFRunLoopGetCurrent());

}

int main (int argc, const char * argv[]) {

    // Set up the pieces needed to play a sound.

    SystemSoundID    mySSID;

    CFURLRef        myURLRef;

    myURLRef = CFURLCreateWithFileSystemPath (

        kCFAllocatorDefault,

        CFSTR ("../../ComedyHorns.aif"),

        kCFURLPOSIXPathStyle,

        FALSE

    );

    // create a system sound ID to represent the sound file

    OSStatus error = AudioServicesCreateSystemSoundID (myURLRef, &mySSID);

    // Register the sound completion callback.

    // Again, useful when you need to free memory after playing.

    AudioServicesAddSystemSoundCompletion (

        mySSID,

        NULL,

        NULL,

        MyCompletionCallback,

        (void *) myURLRef

    );

    // Play the sound file.

    AudioServicesPlaySystemSound (mySSID);

    // Invoke a run loop on the current thread to keep the application

    // running long enough for the sound to play; the sound completion

    // callback later stops this run loop.

    CFRunLoopRun ();

    return 0;

}

Плагины Core Audio: аудиоустройства и кодеки

Core Audio имеет сменный механизм для обработки аудиоданных. В iOS система предоставляет эти плагины. В OS X Вы имеете встроенные плагины и можете также создать Ваше собственное.

Многократное хост-приложение может каждый использовать многократные экземпляры аудиоустройства или кодека.

Графики обработки аудиоданных

График обработки аудиоданных (иногда называемый AUGraph) определяет набор аудиоустройств, представленных в виде строки вместе для выполнения сложной задачи. Например, график мог исказить сигнал, сжать его, и затем панорамировать его к определенному расположению в павильоне звукозаписи. При определении графика у Вас есть допускающий повторное использование модуль обработки, к которому можно добавить и удалить из сигнальной цепочки в приложении.

График обработки обычно заканчивается в модуле I/O (иногда называемый устройством вывода). Модуль I/O часто взаимодействует через интерфейс (косвенно — через низкоуровневые службы) с аппаратными средствами, но это не требование. Модуль I/O может отправить свой вывод, вместо этого, назад к Вашему приложению.

Можно также видеть модуль I/O, называемый главным узлом в графике обработки. Модули I/O являются единственными, которые могут запустить и остановить поток данных в графике. Это - существенный аспект так называемого механизма получения по запросу что использование аудиоустройств для получения данных. Каждое аудиоустройство в графике регистрирует обратный вызов рендеринга в своем преемнике, признавая тому преемнику запросить аудиоданные. Когда модуль I/O запускает поток данных (инициированный, в свою очередь, Вашим приложением), его вызовы метода рендеринга назад предыдущего аудиоустройства в цепочке для выяснения данные, поочередно вызывающие его предшественника и т.д.

iOS имеет единственный модуль I/O, как описано в Аудиоустройствах. История на OS X немного более сложна.

• Модуль AUHAL для специализированного ввода и вывода к определенному устройству. Посмотрите Техническое примечание TN2091, ввод Устройства с помощью Выходного Аудиоустройства HAL.

• Универсальный модуль I/O позволяет Вам соединить вывод графика обработки аудиоданных к Вашему приложению. Можно также использовать универсальный модуль I/O в качестве главного узла подграфа, как Вы видите на рисунке 2-6.

• Система модуль I/O для звуковых эффектов пользовательского интерфейса и предупреждений.

• Значение по умолчанию модуль I/O для всего другого аудиовхода и вывода.

Аудио Приложение установки MIDI (Mac только; в папке Utilities), позволяет пользователю направить соединения Системы I/O и Значение по умолчанию модули I/O отдельно.

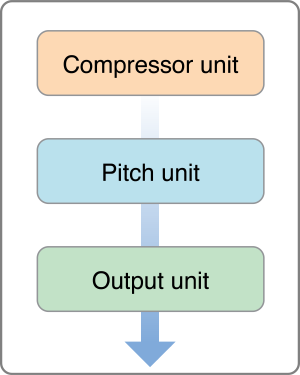

Рисунок 2-4 показывает простой график обработки аудиоданных, в который потоки сигналов от вершины до нижней части.

Каждое аудиоустройство в графике обработки аудиоданных можно вызвать узлом. Вы делаете соединение графика обработки путем присоединения вывода от одного узла до ввода другого. Вы не можете подключить единственный вывод больше чем к одному вводу, если Вы не используете прошедший модуль разделителя, как показано на рисунке 2-5.

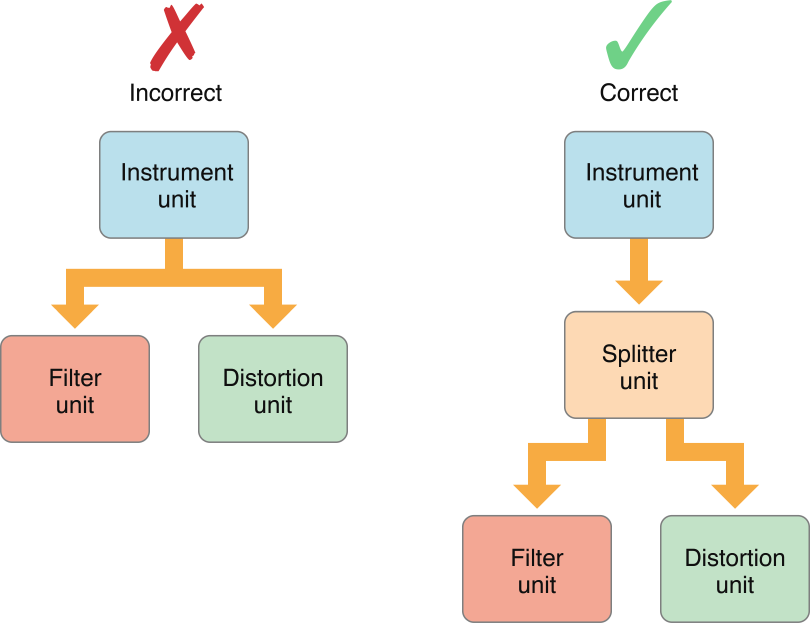

Однако аудиоустройство может быть разработано для обеспечения многократных выводов или вводов, в зависимости от его типа. Модуль разделителя делает это, например.

Можно использовать Audio Processing Graph Services для объединения подграфов в больший график, где подграф появляется как единственный узел в большем графике. Рисунок 2-6 иллюстрирует это.

Каждый график или подграф должны закончиться в модуле I/O. Подграф или график, вывод которого подает Ваше приложение, должен закончиться универсальным модулем I/O, не соединяющимся с аппаратными средствами.

В то время как можно соединить аудиоустройства программно, не используя график обработки аудиоданных, это редко - хорошая идея. Графики предлагают важные преимущества. Можно изменить график динамично, позволив Вам изменить сигнальный тракт при обработке данных. Кроме того, потому что график инкапсулирует соединение аудиоустройств, Вы инстанцируете графика за один шаг вместо того, чтобы явно инстанцировать каждого из аудиоустройств, на которые это ссылается.

MIDI Services в OS X

Core Audio использует Core MIDI Services для поддержки MIDI. Эти службы состоят из функций, типов данных и констант, объявленных в следующих заголовочных файлах в CoreMIDI.framework:

• MIDIServices.h

• MIDISetup.h

• MIDIThruConnection.h

• MIDIDriver.h

Core MIDI Services определяет интерфейс, который приложения и аудиоустройства могут использовать для передачи с MIDI-устройствами. Это использует много абстракций, позволяющих приложению взаимодействовать с сетью MIDI.

Конечная точка MIDI (определенный непрозрачным типом MIDIEndpointRef) представляет источник или место назначения для стандартного потока данных MIDI с 16 каналами. Можно связать конечные точки с дорожками, используемыми Music Player Services, позволив Вам записать или воспроизвести данные MIDI. Конечная точка MIDI является объектом прокси для стандартного кабельного соединения MIDI. Конечные точки MIDI должны не обязательно соответствовать физическому устройству, однако; приложение может установить себя как виртуальный источник или место назначения, чтобы отправить или получить данные MIDI.

Драйверы MIDI часто комбинируют многократные конечные точки в логические группы, названные объектами MIDI (MIDIEntityRef). Например, было бы разумно сгруппировать MIDI - в конечной точке и конечной точке MIDI как объект MIDI, на который можно тогда легко сослаться для двунаправленной связи с устройством или приложением.

Каждое физическое MIDI-устройство (ни одно соединение MIDI) представлено объектом устройства Core MIDI (MIDIDeviceRef). Каждый объект устройства может содержать один или несколько объектов MIDI.

Core MIDI связывается с Сервером MIDI, выполняющим фактическую работу передачи данных MIDI между приложениями и устройствами. Сервер MIDI работает в его собственном процессе, независимом от любого приложения. Рисунок 2-7 показывает отношение между Сервером MIDI и Core MIDI.

В дополнение к обеспечению агностической приложением основы для связи MIDI Сервер MIDI также обрабатывает любой MIDI через соединения, позволяющий устройство - объединению в цепочку устройства, не включая хост-приложение.

Если Вы - производитель MIDI-устройства, Вы, возможно, должны предоставить плагин CFPlugin для Сервера MIDI, упакованного в CFBundle для взаимодействия с уровнем ядра драйверов Набора I/O. Рисунок 2-8 показывает, как Core MIDI и Сервер Core MIDI взаимодействуют с используемым оборудованием.

Драйверы для каждого MIDI-устройства обычно существуют вне ядра, работающего в Серверном процессе MIDI. Эти драйверы взаимодействуют с драйверами Набора I/O по умолчанию для базовых протоколов (таких как USB и FireWire). Драйверы MIDI ответственны за представление данных неструктурированного устройства к Core MIDI в применимом формате. Core MIDI тогда передает информацию о MIDI Вашему приложению через определяемые конечные точки MIDI, которые являются абстрактными представлениями портов MIDI на внешних устройствах.

MIDI-устройствами на платах PCI, однако, нельзя управлять полностью через драйвер пространства пользователя. Для плат PCI необходимо создать расширение ядра для обеспечения пользовательского пользовательского клиента. Этот клиент должен или управлять самим устройством PCI (обеспечение простой очереди сообщений для драйвера пространства пользователя) или отобразить диапазон адресов устройства PCI в адрес сервера MIDI, когда требуется сделать так драйвером пространства пользователя. Выполнение так позволяет драйверу пространства пользователя управлять устройством PCI непосредственно.

Для примера реализации пространства пользователя драйвер MIDI посмотрите MIDI/SampleUSBDriver в Core Audio SDK.

Службы аудиоплеера в OS X

Music Player Services позволяет Вам располагать и играть набор музыкальных треков MIDI.

Дорожка является потоком MIDI или данных о событии (представленный MusicTrack тип данных). Дорожки содержат серию основанных на времени событий, которые могут быть данными MIDI, данными о событии Core Audio или пользовательскими сообщениями о событиях. Можно думать о дорожке как о нотах для одного инструмента.

Последовательность является набором дорожек (представленный MusicSequence тип данных). Последовательность всегда содержит отдельный трек управления темпом, используемый для синхронизации всех его дорожек. Можно думать о последовательности как о партитуре, собирающей ноты для многократных инструментов. Ваше приложение Mac может добавить, удалить или отредактировать дорожки в последовательности динамично.

Для игры последовательности, Вы присваиваете его объекту аудиоплеера (типа MusicPlayer), который действует как проводник, управляя воспроизведением последовательности. Для создания звука Вы отправляете каждую дорожку в модуль инструментов или во внешнее MIDI-устройство.

Данные дорожки не должны представлять музыкальную информацию. Вы могли вместо этого использовать дорожку для реализации автоматизации аудиоустройства. Например, дорожка, присвоенная модулю регулировки панорамы, могла управлять очевидной позицией звукового источника в павильоне звукозаписи. Дорожки могут также содержать собственные пользовательские события, инициировавшие определенный с помощью приложения обратный вызов.

Для получения дополнительной информации об использовании Music Player Services для игры данных MIDI посмотрите Обработку Данные MIDI.

Синхронизация служб в OS X

Core Audio Clock Services обеспечивает опорный синхрогенератор, который можно использовать для синхронизации приложений и устройств. Эти часы могут быть автономным источником синхронизации, или они могут синхронизироваться с внешним триггером, таким как MIDI бьют временной код MIDI или часы. Можно запустить и остановить часы сами, или можно установить часы, чтобы активироваться или деактивироваться в ответ на определенные события.

Можно получить сгенерированный, показывают время во многих форматах, включая секунды, удары, время SMPTE, время аудиосэмпла, и отбивавший такт панелью. Последний описывает время способом, который просто вывести на экран на экране с точки зрения музыкальных панелей, ударов и подударов. Core Audio Clock Services также содержит служебные функции, преобразовывающие один формат времени в другого и тот удар панели дисплея или времена SMPTE. Рисунок 2-9 показывает взаимосвязь между различными форматами Часов Core Audio.

Аппаратные времена представляют абсолютные временные стоимости от любого время узла (системные часы) или аудио время, полученное из внешнего аудиоустройства (представленный AudioDevice объект в HAL). Вы определяете текущее время узла путем вызова mach_absolute_time или UpTime. Аудио время является текущим временем аудиоустройства, представленным демонстрационным числом. Уровень демонстрационного числа изменения зависит от частоты дискретизации аудиоустройства.

Времена носителей представляют общие методы синхронизации для аудиоданных. Каноническое представление находится в секундах, выраженных как значение с плавающей точкой двойной точности. Однако можно использовать в прежнем темпе карту, чтобы перевести секунды в музыкальный, отбивавший такт панелью или применить смещение SMPTE для преобразования секунд в секунды SMPTE.

Времена носителей не должны соответствовать реальному времени. Например, аудиофайл, который 10 секунд длиной, займет только 5 секунд, чтобы играть при удвоении скорости воспроизведения. Кнопка в Службах, Доступных в iOS Только, указывает, что можно скорректировать корреляцию между абсолютными («реальными») временами и основанными на носителях временами. Например, нотация удара панели указывает ритм музыкальной строки и какие примечания играть, когда, но не указывает, сколько времени это берет для игры. Решить, что, необходимо знать скорость воспроизведения (говорят, в ударах в секунду). Точно так же корреспонденция времени SMPTE к фактическому времени зависит от таких факторов как частота кадров и отбрасываются ли кадры или нет.
