График сцены движения

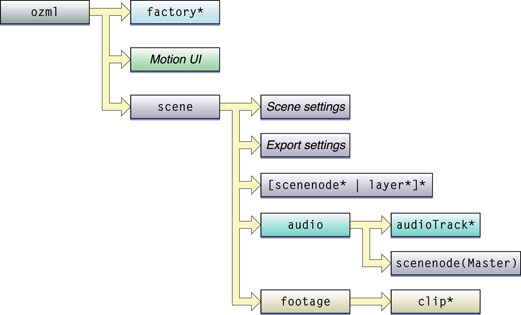

XML для графика сцены Движения имеет иерархическую структуру, тиражирующую иерархическую структуру проекта Движения, выведенного на экран на вкладке Layer Области Проекта в Движении UI.

Перечисление 2-1  пример графика сцены

<layer name=”Group” id=”10000”>

   <scenenode name=”Paint Stroke” id=”10013” factoryID=”7” version=”4”>

   ...

   </scenenode>

   <scenenode name=”Image1” id=”10011” factoryID=”5” version=”4”>

   ...

   </scenenode>

   ...

   <aspectRatio>1</aspectRatio>

   ...

</layer>

В перечислении 2-1, layer элемент содержит два атрибута: name= и id=. Существует три подэлемента layer: a scenenode элемент, представляющий штрих краски, секунда scenenode элемент, представляющий изображение, и aspectRatio элемент, представляющий число с плавающей точкой. Обратите внимание на то, что aspectRatio элемент является подэлементом layer элемент и кодирует характеристику уровня Motion, не Paint Stroke или Image1 элементы. Они имеют их собственное aspectRatio подэлементы (не показанный здесь).

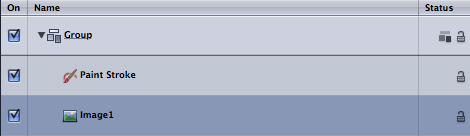

В Движении UI группа, генерировавшая XML в Перечислении 2-1, появится следующим образом:

Группа содержит два элемента, так же, как layer Элемент XML содержит Штрих Краски scenenode и Изображение scenenode. Обратите внимание на то, что иерархия и упорядочивающий в соответствиях вкладки Layers тот из XML-файла. Отметьте также это a layer элемент может быть подэлементом родителя layer элемент. Другими словами, layer элементы могут быть вложены.

Обычно Движение файл проекта XML многословно. Все подэлементы объекта сцены или параметра записаны в файл, независимо от их фактического использования в проекте. Например, файл, содержащий фрагмент ролика, содержит “Retime Value” параметр, даже если фрагмент ролика установлен играть в постоянной скорости.

Каналы и параметры

Канал является элементом, кодирующим определенное значение, определяющее некоторый аспект появления или поведение объекта сцены. Например, элемент, такой как:

<parameter name="X" id="1" flags="16" default="0" value="-166.0831249"/>

кодирует значение для канала, вызванного X.

Папка канала является набором связанных каналов, определяющих определенный аспект появления или поведения. Например:

<parameter name="Position" id="101" flags="4112">

  . . .

  <parameter name="X" id="1" flags="16" default="0" value="-166.0831249"/>

  <parameter name="Y" id="2" flags="16" default="0" value="-83.97980993"/>

  <parameter name="Z" id="3" flags="16" default="0" value="357.2331479"/>

</parameter>

Position папка канала содержит три канала (X, Y, Z), которые указывают позицию объекта сцены.

Ссылка на папку канала в этом документе может быть отмечена с помощью “–>” символ. Например: Position–>, Brush Color–>, или Scale–>.

Другие параметры собирают в группу связанные каналы и папки канала. Например:

<parameter name="Transform" id="100" flags="4112">

  <parameter name="Position" id="101" flags="4112">

    . . .

    <parameter name="X" id="1" flags="16" default="0" value="-166.0831249"/>

    <parameter name="Y" id="2" flags="16" default="0" value="-83.97980993"/>

    <parameter name="Z" id="3" flags="16" default="0" value="357.2331479"/>

  </parameter>

  <parameter name="Rotation" id="109" flags="4112">

  . . .

  <parameter name="Scale" id="105" flags="4112">

  . . .

  <parameter name="Shear" id="106" flags="4112">

  . . .

  <!-- and so on -->

</parameter>

Transform параметр группируется несколько папок канала, связанных с трансформацией объекта сцены: Position, Rotation, Scale, Shear, и т.д.

В более высоком уровне иерархии XML, Properties и Object параметры обеспечивают полные спецификации для свойств и определений объекта сцены. Посмотрите Параметр Свойств и Параметр объекта.

<parameter name="Properties" id="1" flags="4112">

  <parameter name="Transform" id="100" flags="4112">

    <parameter name="Position" id="101" flags="4112">

      <foldFlags>15</foldFlags>

      <parameter name="X" id="1" flags="16" default="0" value="22.5" />

      <parameter name="Y" id="1" flags="16">

       <curve type="1" default="0" round="0" value="20">

        <numberOfKeypoints>2</numberOfKeypoints>

        <keypoint flags="32">

          . . .

          <time>0</time>

          <value>20</value>

          . . .

          </keypoint>

          <keypoint flags="32">

          . . .

          <time>30</time>

          <value>100</value>

          . . .

        </keypoint>

       </curve>

      </parameter>

      <parameter name="Z" id="1" flags="16" default="0" value="10" />

    </parameter> ["Position"]

   . . .

  </parameter> ["Transform"]

 . . .

</parameter> ["Properties"]

Фабрики

Фабрики движения используются для ввода объектов сцены Движения и параметров. Они перечислены наверху файла проекта XML.

Объекты сцены и параметры относятся к фабрике путем ссылки на id= атрибут в их собственном factoryID= атрибут. Соединение объекта сцены или параметра с фабрикой таким образом говорит Движению тип субкомпонентов для ожидания во время внутренней обработки.

  Пример фабрики перечисления 2-3

<ozml version=”4.0”>

  <factory id=”1” uuid=”66fc0d6af6a911d6a7a7000393670732">

    <description>Image</description>

    <manufacturer>Apple</manufacturer>

    <version>1</version>

  </factory>

  . . .

<layer name="Group" id="10000">

  <scenenode name="Movie1" id="10420" factoryID="1" version="4">

  . . .

  </scenenode>

  . . .

</layer>

В Перечислении 2-3 XML-файл начинается со спецификации изображения factory. Тогда a scenenode указан это ссылается на это factory. В частности, значение 1 для factoryID= атрибут в scenenode ссылается id= значение атрибута 1 в factory. scenenode вводится как изображение. (Изображение может быть фрагментом ролика, изображением, последовательностью изображений, файлом PDF или другими носителями.)

Поскольку имя объекта Движения в Списке слоев может быть изменено произвольно, необходимо использовать factoryID= припишите ссылке a factory элемент.

Вот формальное описание factory элемент:

фабрика

Описание

Фабрика Движения раньше вводила объекты сцены Движения в XML-файле Движения.

Атрибуты

id= : уникальный идентификатор фабрики в файле проекта. (Это значение может отличаться по различному файлу проекта.)

uuid= : UUID фабрики. Вы не должны изменять это значение.

Подэлементы

description : строка, описывающая тип Движения, возражает, что эта фабрика представляет.

manufacturer : строка, указывающая инициирующего производителя фабрики.

version : целое число, кодирующее версию этой фабрики Движения.
